Soluții dedicate pentru centre de date
Coordonare globală - implicare locală. Rețeaua globală Daikin furnizează o expertiză dedicată pentru locația locală.

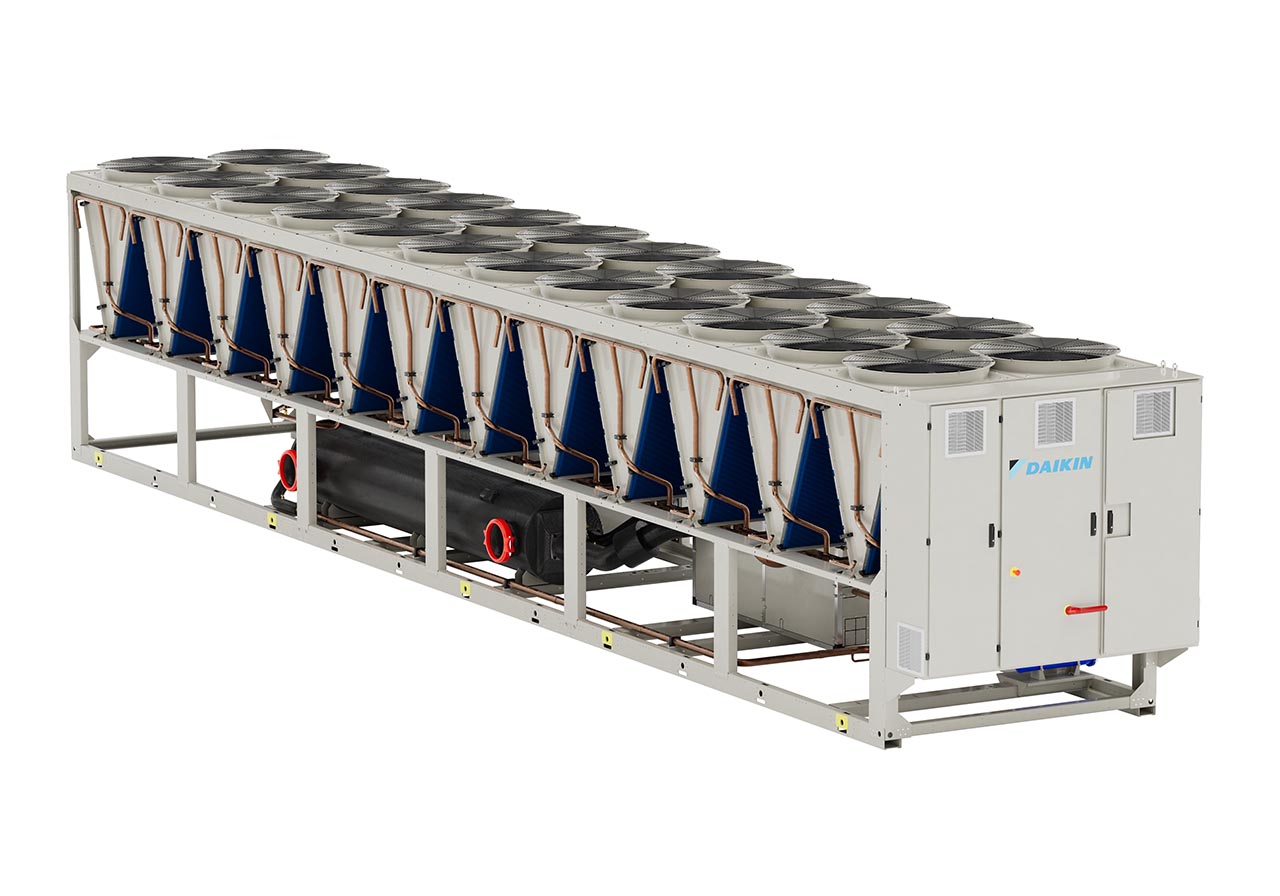

Soluție și agregat de răcire - numai răcire
- Domeniu de capacitate de răcire: 150 – 1950 kW
- Eficiență de clasă superioară
- Compresor cu șurub și inverter Daikin
- Design nou al ventilatorului Daikin
- Patru versiuni de eficiență
- Trei configurații de zgomot

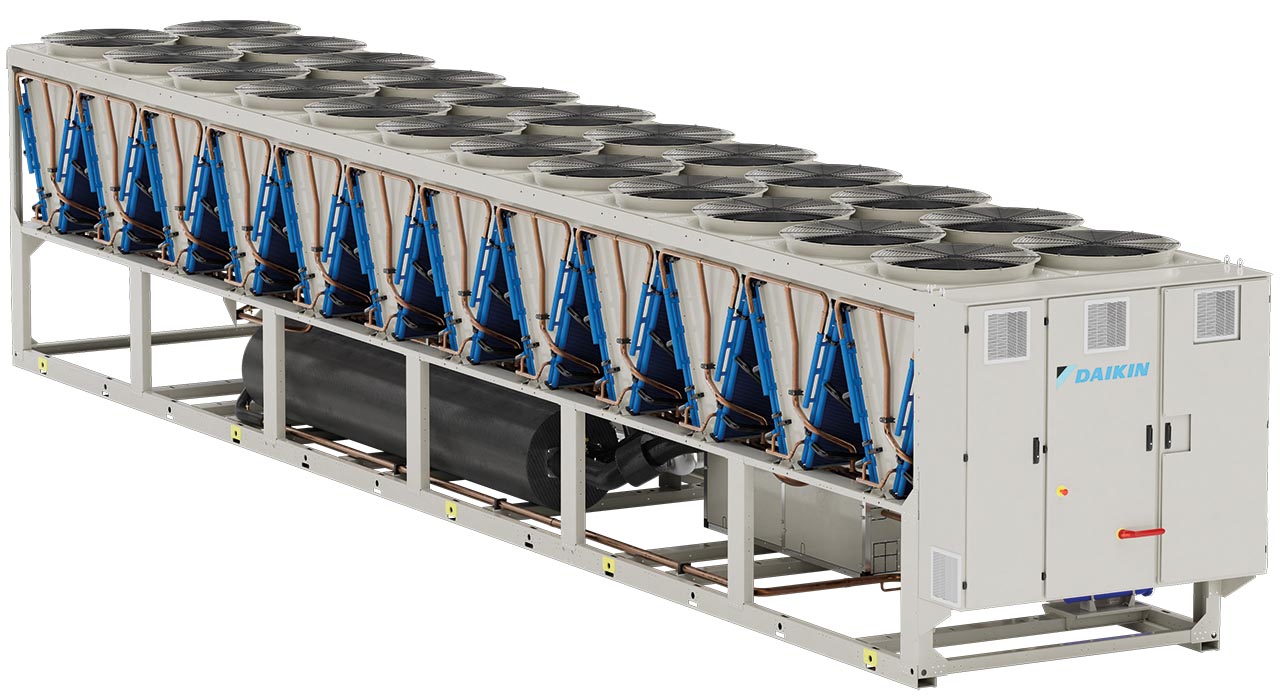

Soluție cu agregat de răcire - Free-Cooling
- Domeniu de capacitate de răcire: 150 – 1950 kW
- Eficiență de clasă superioară
- Compresor cu șurub și inverter Daikin
- Design nou al ventilatorului Daikin
- Patru versiuni de eficiență
- Trei configurații ale nivelului de zgomot

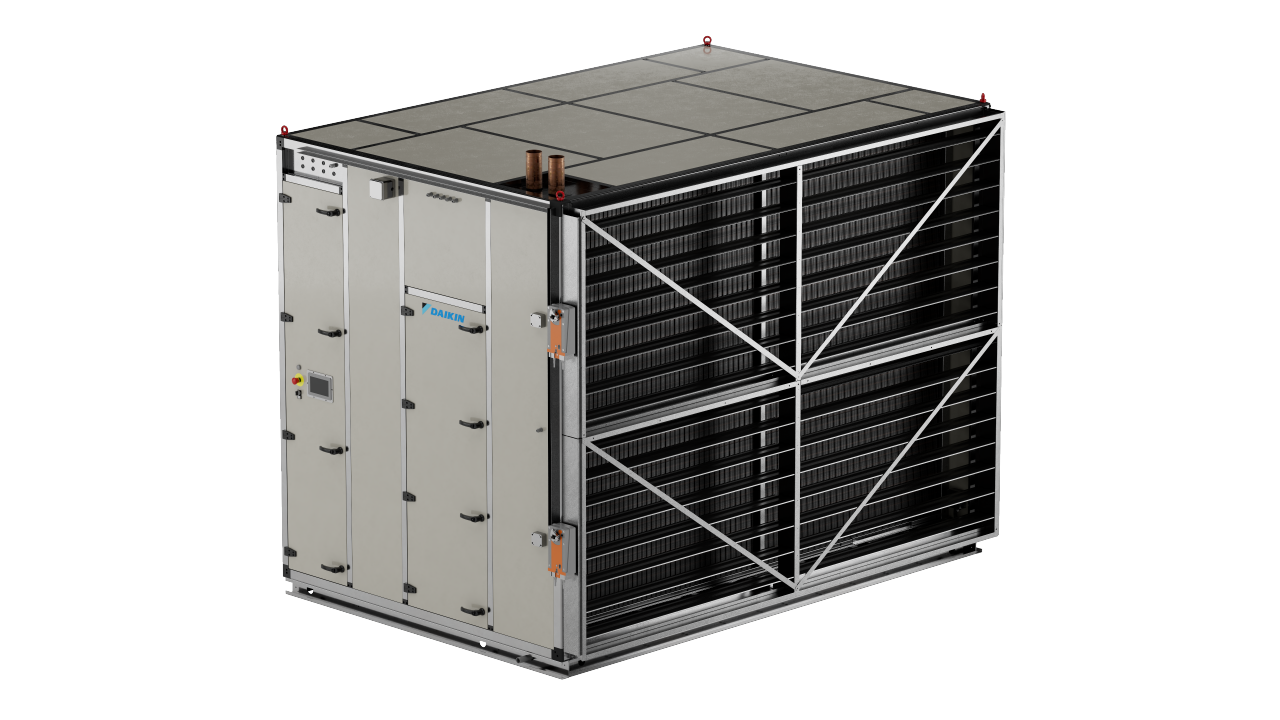

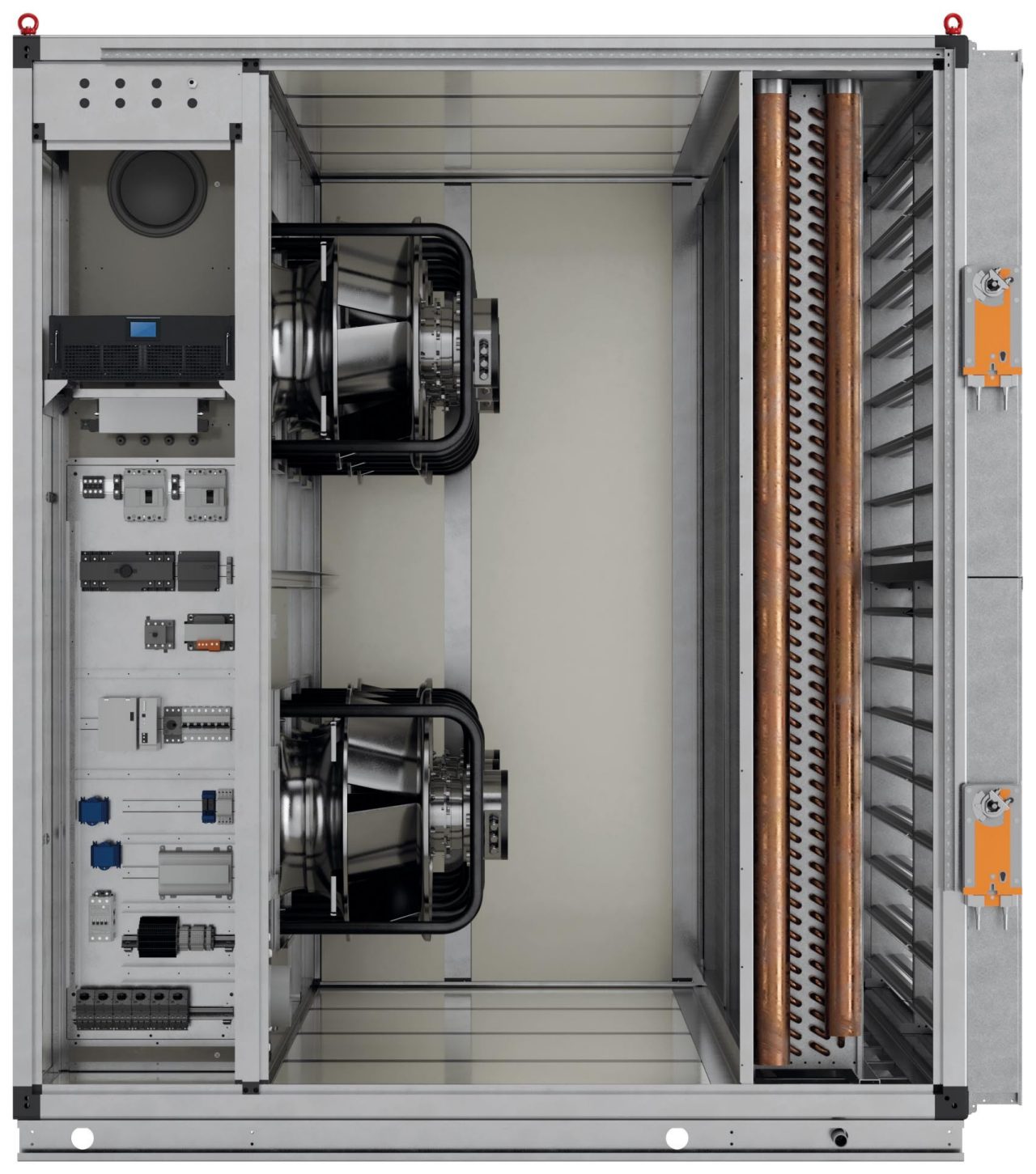

Unitate Pro-W CRAH
- Modele cu o capacitate de răcire cuprinsă între 200 kW și 700 kW
- PUE scăzut de sistem generând o eficiență ridicată
- Cu tehnologia EC a ventilatoarelor Daikin încorporată
- Testare internă la capătul liniei de asamblare pentru fiecare unitate înainte de livrare
- EMEA Capacități uriașe de producție scalabilă la nivel global
- Amprentă compactă

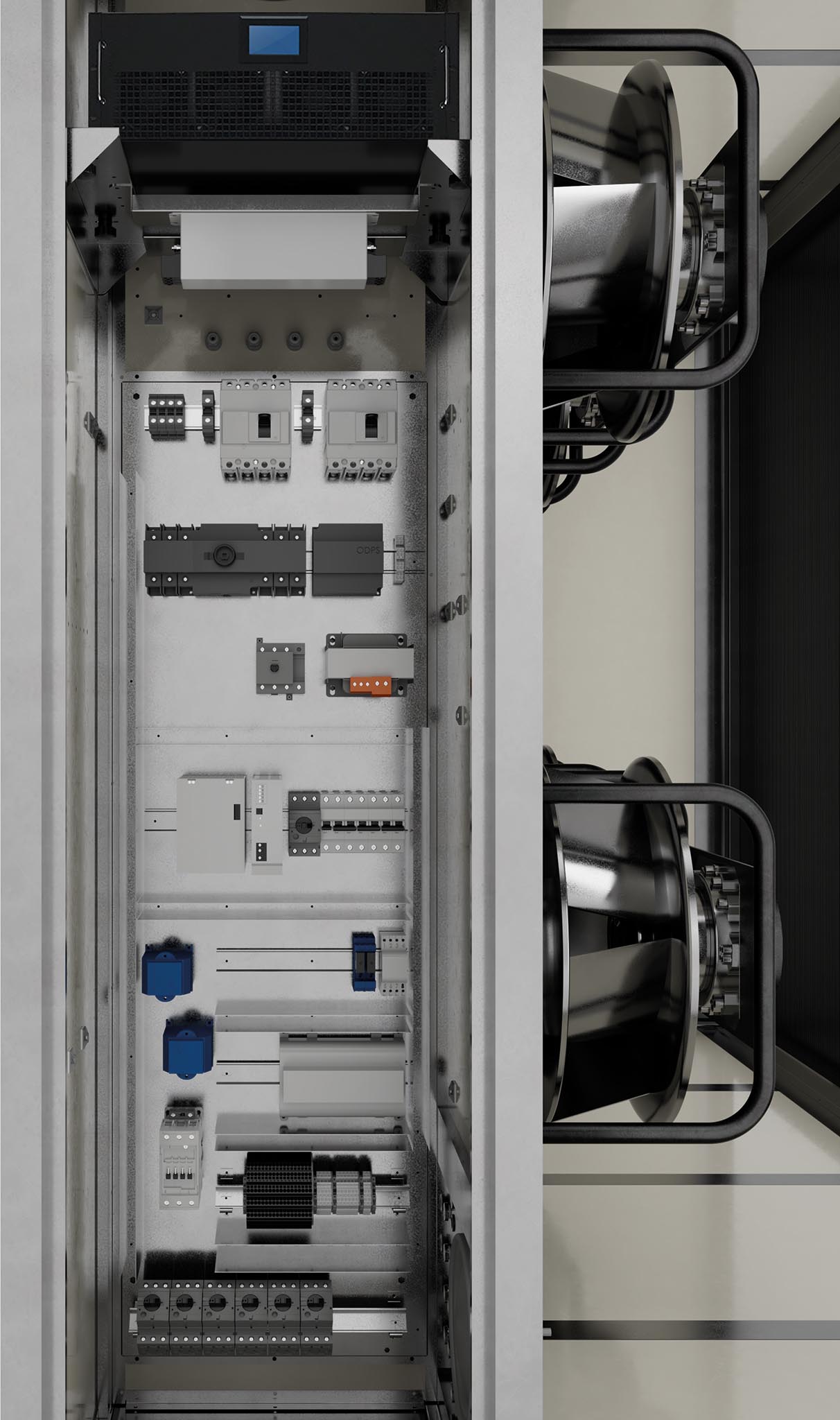

- Comenzi inteligente și filtre pentru armonici scăzute integrate
Agregate de răcire cu Free-Cooling
Agregate de răcire cu Free-Cooling, dimensiuni compacte și capacități de până la 2.150 kW
Portofoliul de agregate de răcire include unități cu compresor cu șurub cu variatoare de frecvență (VFD), proiectate și fabricate intern și montate direct pe compresor, pentru o fiabilitate și o eficiență sporite. Datorită VFD, este posibilă modularea precisă a sarcinilor de răcire, cu capacități de până la 2.150 kW, precum și agregate de răcire cu compresor scroll și capacități de până la 1.344 kW.
În ciuda capacităților mari de răcire, produsele Daikin sunt compacte, ceea ce permite instalarea acestora în spații restrânse. Acest lucru este valabil în special pentru unitățile cu Free-Cooling, cu o configurație care nu depășește amprenta unității.
Daikin oferă diferite tipuri de Free-Cooling, inclusiv sisteme fără glicol. Configurația dedicată pentru centre de date include un filtru pentru armonici active integrat direct în panoul electric al unității, pentru a menține compactitatea.
- Free-Cooling pentru costuri de funcționare reduse
- Amprentă compactă combinată cu capacități mari de răcire
- Opțiuni de Free-Cooling fără glicol
- Compresor cu șurub și VFD, pentru fiabilitate și eficiență îmbunătățite
- Temperatură max. apă de ieșire: +30°C
- Temperatură exterioară min.: -30°C
- Temperatură exterioară max.: +55°C
Inima agregatelor de răcire
Daikin oferă o tehnologie concepută pentru a fi extrem de fiabilă și durabilă, chiar și în medii dificile. Acesta este cazul compresorului cu șurub și VFD de la Daikin, proiectat și fabricat intern și montat direct pe compresor, pentru o fiabilitate și o eficiență sporite. Se diferențiază de alte compresoare cu șurub prin eficiența energetică superioară, datorită designului optimizat al șurubului și integrării unui variator de frecvență (VFD), proiectat special.
Această integrare permite compresorului să se adapteze perfect diferitelor cerințe de sarcină ale centrului de date, prin controlul capacității compresorului, rezultând o eficiență excelentă la sarcini parțiale și, implicit, un PUE scăzut și costuri de funcționare reduse. În plus, atât VFD, cât și filtrul pentru armonici active integrat sunt răcite cu agent frigorific, ceea ce sporește și mai mult fiabilitatea, în special pentru aplicațiile pentru condiții meteo extreme, unde soluțiile tradiționale cu VFD și cu condensator răcit cu aer nu reprezintă cea mai bună opțiune.

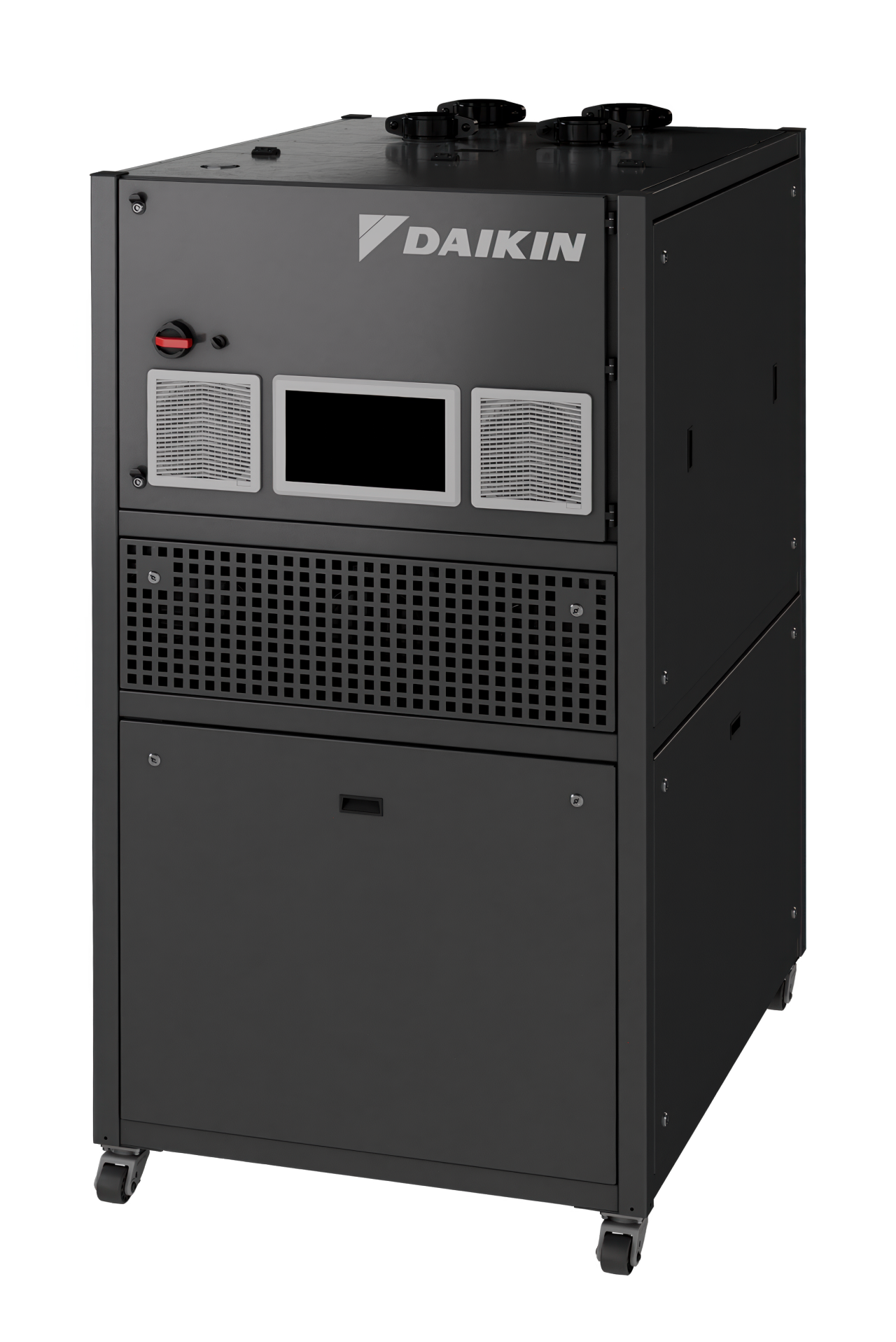

Cooling Distribution Unit (CDU)
Răcire de precizie ca motorul centrului de date
Descoperă Daikin Cooling Distribution Unit, proiectată pentru centre de date de înaltă densitate și aplicații AI: distribuie agentul de răcire la temperatura și presiunea potrivite, direct către procesor. Disponibilă în trei variante de capacitate, de la 400 kW până la 2.000 kW, și scalabilă până la peste 10 MW atunci când mai multe unități sunt grupate pe același skid.
Funcții cheie:
- Răcire lichidă direct la procesor (Direct-to-Chip) - elimină căldura chiar de la sursă, mult mai eficient decât răcirea cu aer, fiind ideală pentru sarcini AI și HPC (High-Performance Computing) de mare densitate.
- Trei variante de capacitate - disponibilă în versiuni de 400 kW, 1.000 kW și 2.000 kW, cu posibilitatea de extindere la peste 10 MW prin gruparea mai multor unități pe un skid personalizabil.
- Proiectată pentru disponibilitate maximă - redundanța pompelor, componentele hot-swappable și comutatorul automat integrat (ATS) asigură funcționarea continuă și reduc riscul de întreruperi.
- Temperatură de apropiere redusă - ATD de până la 2K, ceea ce înseamnă că agentul de răcire livrat către servere are o temperatură foarte apropiată de cea a apei din instalație, maximizând eficiența.
- Control avansat al calității agentului de răcire - filtrarea din inox de până la 25 µm pe partea TCS protejează componentele sensibile ale serverelor împotriva contaminării.
- Instalare flexibilă - dimensiunile compacte permit instalarea între rackuri, la capătul culoarelor sau într-un coridor tehnic, adaptându-se cu ușurință la aproape orice configurație a centrului de date, fără modificări majore ale infrastructurii.

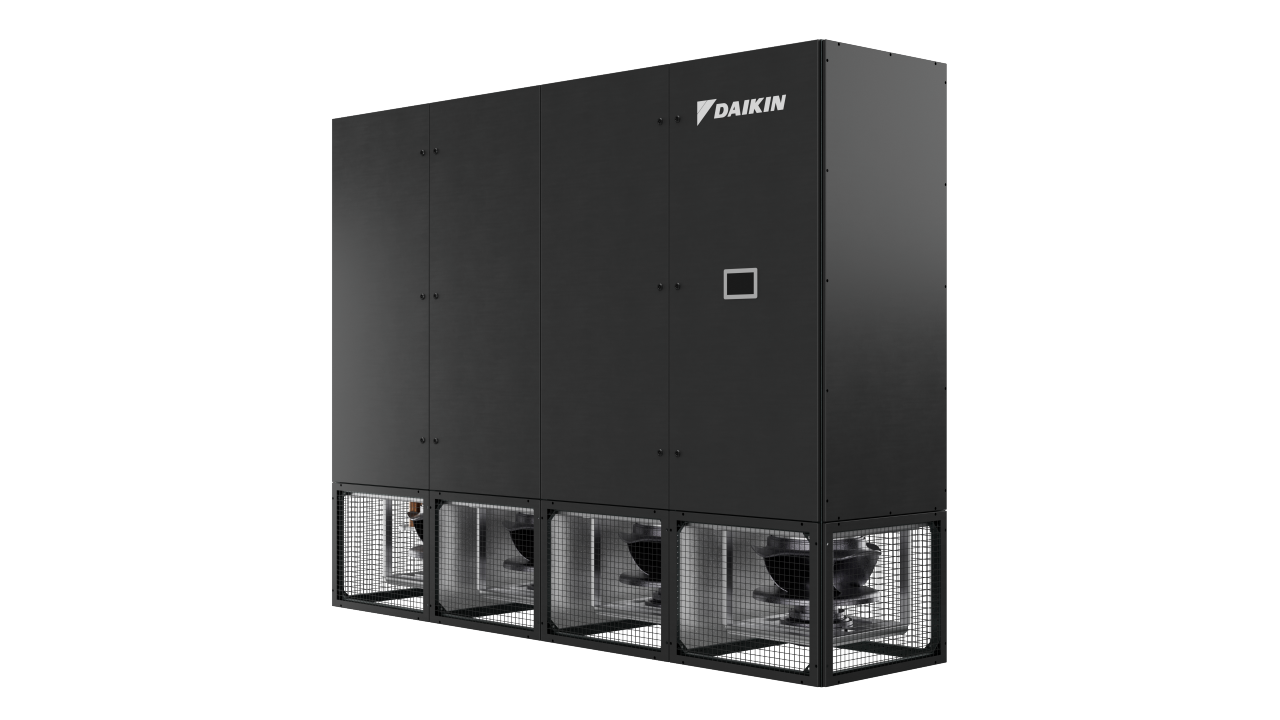

Pro-C CRAH
Unitatea Pro-C: O soluție premium de management termic, cu performanță certificată de terți
Eficiența performanței se află în centrul unității Pro-C, fiind posibilă printr-o combinație de funcții avansate de inginerie. Se includ aici schimbătoarele de căldură optimizate pentru apă răcită, ventilatoarele EC de ultimă generație, supapele de control independente de presiune și filtrele pentru armonici active, toate concepute pentru a maximiza performanța și fiabilitatea sistemului.
Cu un domeniu larg de capacitate de răcire, de la 30 kW la 250 kW, și o arhitectură modulară adaptabilă, unitatea Pro-C poate răspunde unei game variate de cerințe de proiect. Designul flexibil permite integrarea cu o gamă extinsă de accesorii compatibile, făcând-o potrivită pentru diferite nevoi de instalare și pentru cerințe de sistem în continuă schimbare.
În plus, strategiile de control avansat, automatizarea inteligentă și comutatoarele automate de transfer asigură cel mai ridicat nivel de fiabilitate și de eficiență în exploatare. Aceste tehnologii contribuie la menținerea unei performanțe continue, protejând în același timp sistemul împotriva eventualelor întreruperi de alimentare.
Funcțiile Pro-C
1. Flexibilitate: Designul modular se adaptează tuturor nevoilor centrelor de date, cu configurații pentru pardoseli tehnice și pardoseli supraînălțate. Optimizează eficiența energetică prin recuperarea căldurii din aerul evacuat.
2. Schimbător de căldură optimizat: Funcționarea eficientă la sarcină parțială se concentrează pe schimbul de căldură sensibilă, prevenind formarea condensului și adaptându-se la agregatele de răcire cu Free-Cooling pentru o eficiență mai ridicată.

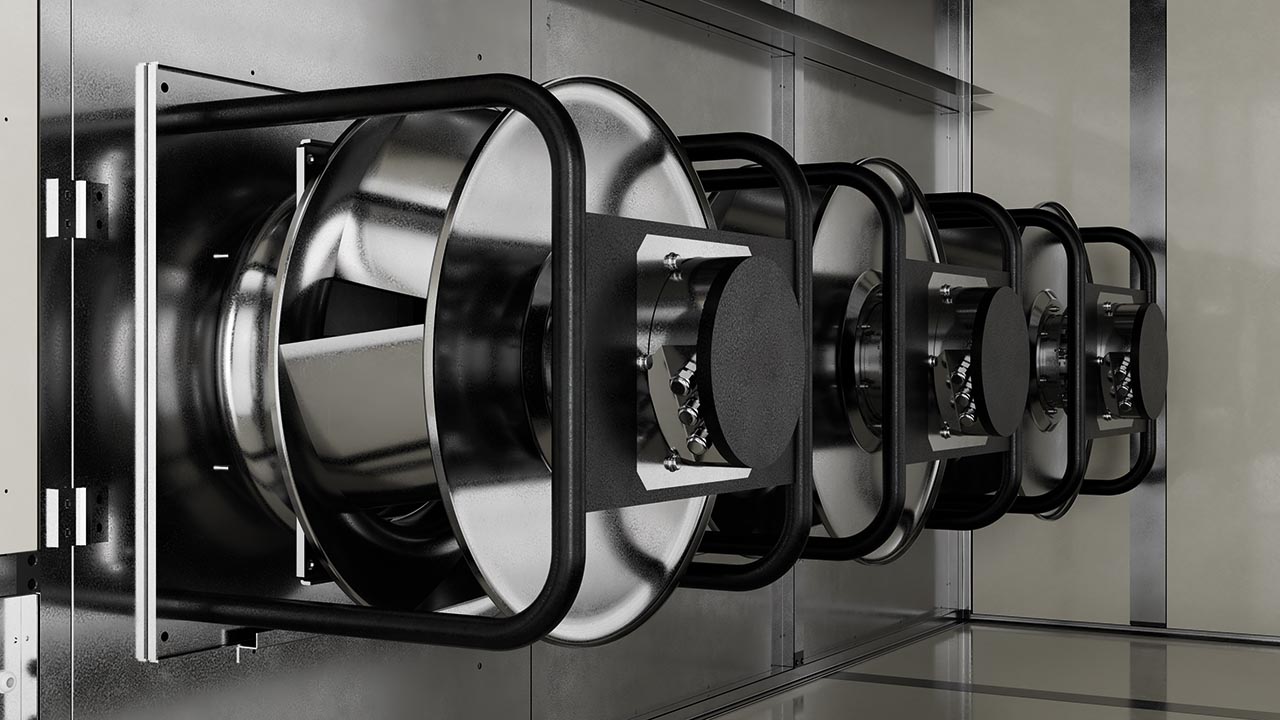

3. Ventilator EC cu PFC: Motoarele DC fără perii se adaptează dinamic la sarcina de răcire, reducând consumul de energie și îmbunătățind eficiența prin corecția activă a factorului de putere.

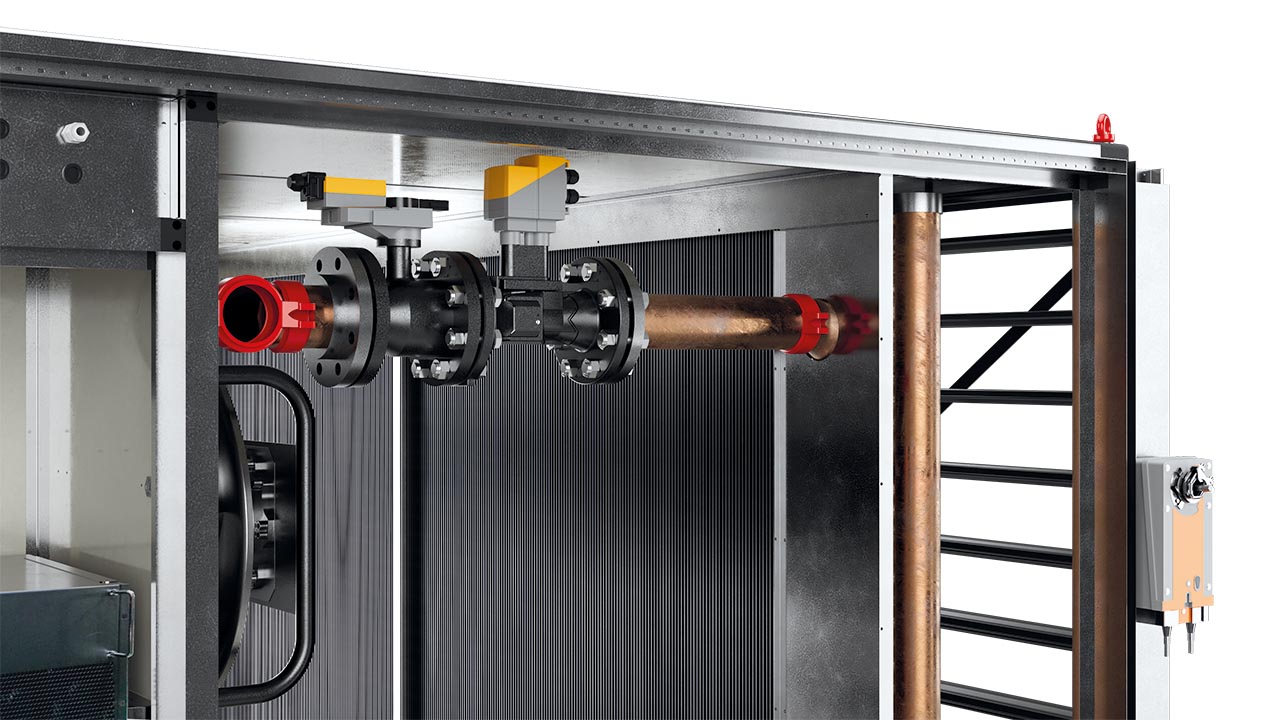

4. Supape de control independente de presiune: Asigură un debit stabil al apei și un control mai precis al temperaturii, reducând costurile de funcționare și îmbunătățind eficiența sistemului.
5. Strategii de control avansat Sistemele de control Daikin optimizează performanța, oferă redundanță și se adaptează la tendințele în continuă schimbare, asigurând o funcționare fiabilă.
6. Protecția echipamentelor: Comutatoarele automate de transfer și ultracondensatorii asigură funcționarea continuă în timpul întreruperilor de alimentare, cu pornirea rapidă a ventilatoarelor.

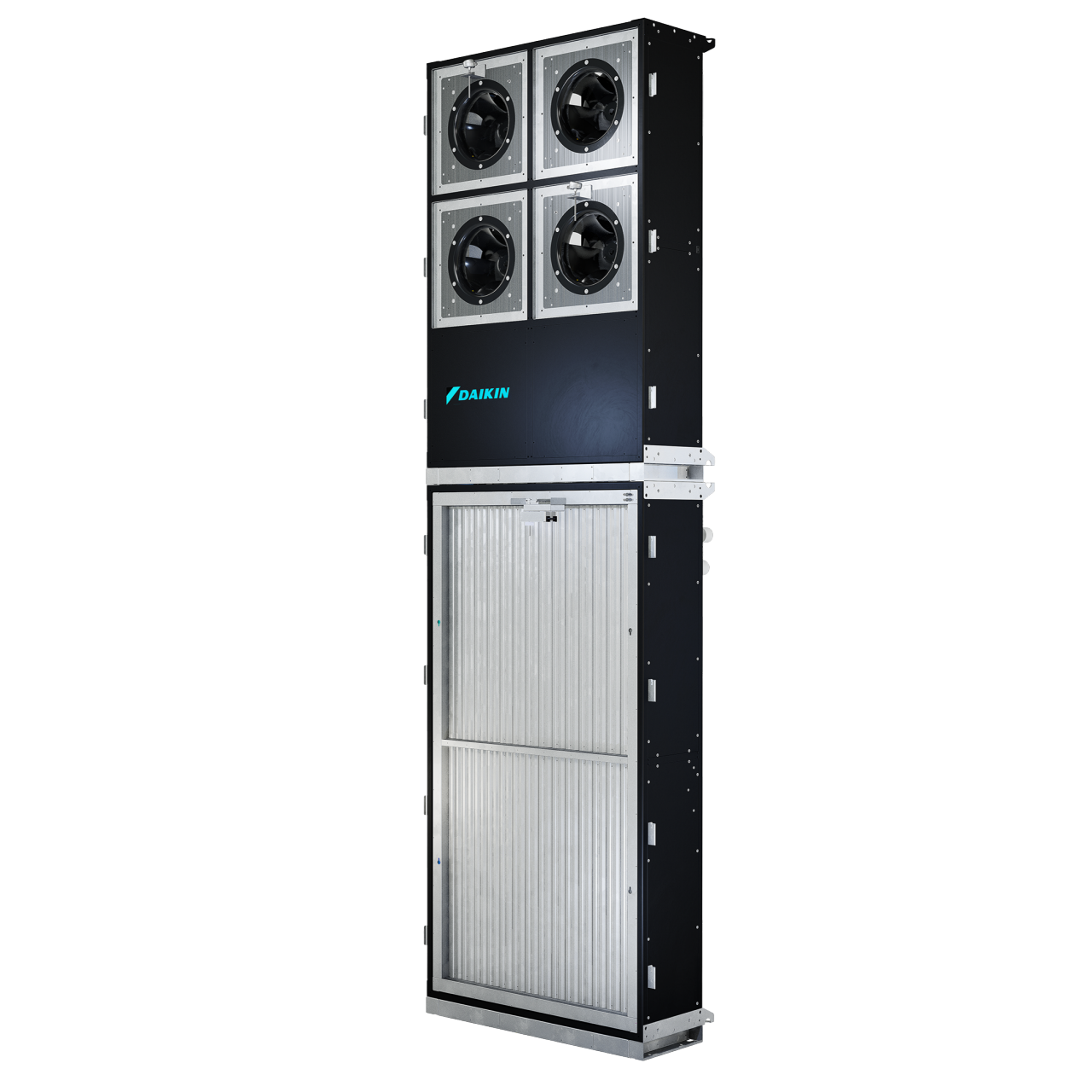

Pro-W Slim
Îți prezentăm unitatea Pro-W Slim. Unitățile noastre dedicate de tip Computer Room Air Handling (CRAH) pentru centre de date sunt concepute pentru cerințe mari și hyperscale - echipate cu o baterie de apă răcită, cu sisteme avansate de control pentru cerere în timp real și o capacitate de răcire de până la 500 kW.
Răcire maximă într-un spațiu minim — fără compromisuri în materie de eficiență.
Într-un centru de date, fiecare metru pătrat contează. Unitățile tradiționale răcite cu aer sunt eficiente, dar voluminoase, ocupând spațiu valoros care ar putea fi utilizat pentru rackuri IT generatoare de venituri. Pro-W Slim a fost concepută exact pentru a rezolva această provocare. Cu o adâncime de doar 670 mm, are cea mai redusă amprentă la sol dintre toate unitățile comparabile disponibile în prezent pe piață, oferind în același timp o capacitate de răcire de până la 152 kW.
Unitatea aspiră aerul cald din culoarul cald (hot aisle), îl trece printr-o baterie cu apă răcită și îl reintroduce răcit în culoarul rece (cold aisle) — o metodă consacrată de răcire cu aer, optimizată printr-o arhitectură de tip fan wall, care asigură o eficiență energetică excepțională (EER de până la 26). Este livrată complet testată și gata de punere în funcțiune, iar designul modular facilitează transportul prin zonele de acces înguste ale clădirii. Instalarea este rapidă, iar redundanța integrată îi permite să continue să funcționeze chiar și atunci când un component necesită intervenție sau întreținere.
Domeniu de răcire
100–152 kW
Capacitate 10 și 15
EER max.
26
Dimensiune 15
Adâncime
670 mm
Ambele capacități
Debit de aer max.
39.200 m³/h
Dimensiune 15
Funcții cheie:
- Cea mai mică amprentă la sol dintre toate unitățile comparabile de pe piață
- Design modular, pentru transport facil prin zone de acces înguste
- Sistem de control dezvoltat intern, pentru controlul precis al temperaturii
- Compatibilă cu medii răcite cu aer și cu sisteme hibride de răcire
Apă la intrare: 20 °C · Apă la ieșire: 28 °C · Aer la admisie: 36 °C · Instalare pe pardoseală tehnică
- Plug-and-play — testată complet înainte de a părăsi fabrica
- Redundanță integrată pentru o funcționare continuă
- Contribuie la reducerea costurilor de construcție ale clădirii
- Costuri reduse de funcționare pe întregul ciclu de utilizare

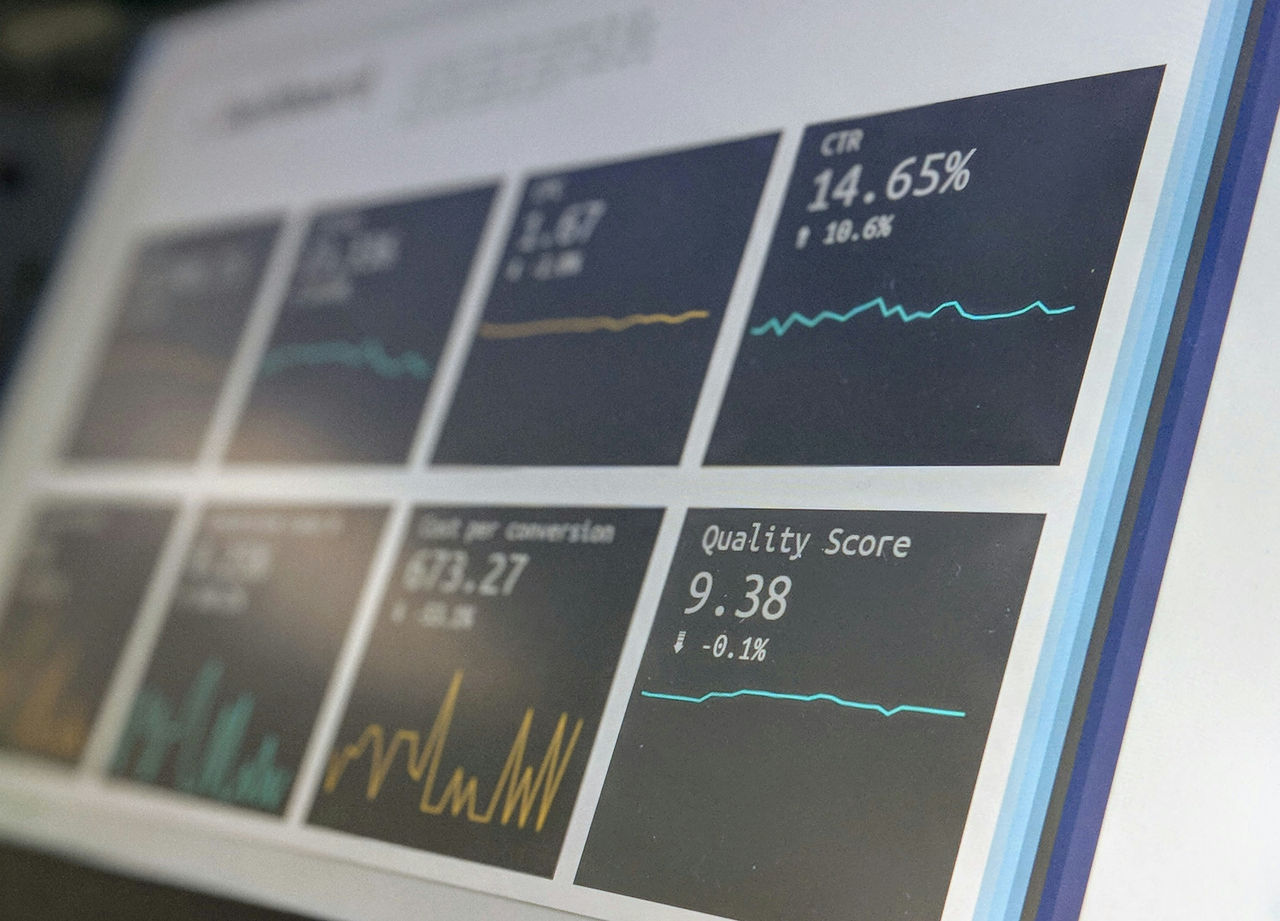

Intelligent Data Centre Manager
Sistemul integrat iDCM de la Daikin redefinește managementul centrelor de date, necesitând cu 40% mai puțini senzori decât sistemele externe tradiționale, utilizând direct toate datele unității de la senzori și controlerele integrate.
Poate gestiona până la 20 de agregate de răcire, inclusiv pompe și modul Free-Cooling, iDCM oferă un control centralizat potrivit pentru instalații de mari dimensiuni. Cele cinci configurații disponibile asigură o dimensionare flexibilă, permițând sistemului să se adapteze diferitelor nevoi de instalare.
Bazat pe algoritmi de învățare programată, sistemul optimizează continuu funcționarea și maximizează economiile de energie. Acest lucru îl face pe deplin compatibil cu centrele de date TIER III și personalizabil pentru a îndeplini cerințele TIER IV.
Principalele funcții ale Intelligent Data Center Manager
1. Soluție completă: controlează până la 20 de unități, asigurând fiabilitate prin algoritmi avansați de învățare programată, pentru funcționarea optimă a agregatelor de răcire și economii de energie.
2. Compatibilitate cu proiectarea instalației: integrează diverse echipamente și oferă suport complet pentru clienți, asigurând flexibilitate și soluții adaptate diferitelor proiecte.
3. Integrarea completă a sistemului: Sistemul de control dezvoltat intern de Daikin maximizează eficiența prin integrarea logicii unităților, sporind fiabilitatea și controlul unei temperaturi stabile.
4. Secvențiere inteligentă: utilizează învățarea programată pentru a optimiza combinațiile de unități, asigurând cel mai redus consum de energie și adaptarea la variațiile de sarcină.
5. Funcționare optimizată prin AI: monitorizează parametrii unităților pentru a prioritiza echipamentele eficiente, reducând timpii de nefuncționare și prelungind durata de utilizare a echipamentelor.
6. Moduri de funcționare optimizate: asigură o eficiență ridicată atât în regim standard, cât și în modul Free-Cooling, ajustându-se dinamic în funcție de condițiile în timp real.
7. Sistem de control rentabil: reduce costurile de instalare și întreținere prin monitorizarea integrată a performanței și printr-un număr redus de senzori, crescând valoarea totală.
8. Soluție scalabilă: 5 dimensiuni diferite de iDCM disponibile pentru diverse configurații (de la 4 la 20 de unități), oferind un sistem de control adaptabil și rentabil pentru orice centru de date
Servicii postvânzare de top
Oriunde s-ar afla centrul de date, noi suntem acolo. Cu o rețea globală de service și parteneri, cu peste 13.000 de angajați în Europa, există suficiente resurse pentru a acoperi toate nevoile tale.
Daikin on Site – platforma cloud de servicii pentru stabilitate și performanță maxime
Daikin on Site este un sistem cloud de monitorizare și control la distanță, care oferă date în timp real 24/7, monitorizând funcționarea instalațiilor de răcire și buna lor operare. De asemenea, furnizează rapoarte periodice pentru analize detaliate ale instalației, analize energetice și întreținere inteligentă. Acest serviciu în continuă evoluție permite proprietarilor de instalații să mențină eficiența sistemului la un nivel ridicat, să ia măsuri preventive și să evite costurile suplimentare asociate defecțiunilor și perioadelor de nefuncționare.
6 puncte forte ale Daikin
1. Plan de întreținere preventivă: fiabilitate în timp, cu un plan detaliat bazat pe cei 55 de ani de experiență ai Daikin în tehnologia agregatelor de răcire, acoperind toate activitățile de teren și verificările componentelor.
2. Garanție extinsă: garanția standard de un an poate fi extinsă cu până la patru ani suplimentari, oferind clienților siguranță și liniște suplimentare.
3. Disponibilitate globală a serviciilor: cu birouri de vânzări în peste 170 de țări, Daikin asigură disponibilitate și expertiză oriunde și oricând este nevoie, adaptate la protocoalele clienților.
4. Managementul pieselor de schimb: furnizare promptă și profesionistă a pieselor necesare întreținerii, cu opțiunea de a gestiona stocul direct la sediul clientului, pentru simplificarea întreținerii.
5. Servicii complete de întreținere: întreținere preventivă și corectivă, soluții de modernizare și upgrade-uri pentru extinderea duratei de utilizare a echipamentelor, îmbunătățirea performanței și asigurarea unei fiabilități constante.
6. Daikin on Site (DoS): serviciu cloud de monitorizare la distanță, ce oferă evaluare în timp real, raportare și întreținere inteligentă pentru prevenirea proactivă a defecțiunilor și reducerea costurilor asociate.
Soluții de închiriere
Daikin Rental oferă agregate de răcire, pompe de căldură și centrale de tratare a aerului pentru a satisface nevoile temporare de răcire, reducând CAPEX și optimizând OPEX. Echipa Daikin Rental este disponibilă 24/7 pentru a face față oricărei situații.
Variații ale sarcinii de răcire
Extindere a fabricilor
În timpul extinderilor de fabrici, echipamentele necesită testare și reglare, dar nu la o sarcină suficientă pentru a menține în funcțiune agregatele de răcire noi sau de mărimi mari. O soluție simplă de închiriat garantează sarcina corectă și eficiența energetică până la finalizarea extinderii noii clădiri.
Suport pentru sarcina de vârf şi sezonieră
Atunci când solicitarea de răcire a fabricii depășește capacitatea actuală a sistemului din cauza unor temperaturi ridicate sau a modificărilor cerințelor de răcire, răcire temporară Daikin poate ajuta la creșterea randamentului de răcire și la reducerea cheltuielilor de capital.
Plan de continuitate în caz de defectare a agregatelor de răcire
- Restabilirea rapidă a operațiunilor normale
- Minimizarea pierderilor financiare și a timpilor de nefuncționare
- Siguranță în caz de situații neprevăzute
- Înlocuirea echipamentelor vechi
- Planurile au fost concepute pentru a gestiona riscurile financiare și a garanta dimensionarea corectă a echipamentelor
Închirieri de urgență
Daikin Rental Solutions răspunde rapid în caz de defecțiune a echipamentelor. Echipa noastră de experți este gata să te ajute la fiecare pas.
Răcire de rezervă
Se utilizează un sistem de răcire temporar ca rezervă pentru procesele critice de răcire sau dacă redundanța sistemului a fost redusă.
