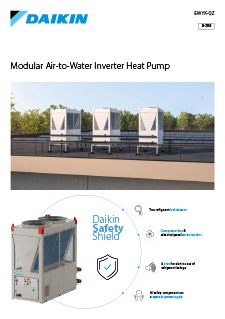

EWYK-QZ Product catalogue
PDF | 897.41KB
Concepută pentru clădiri cu solicitări ridicate.

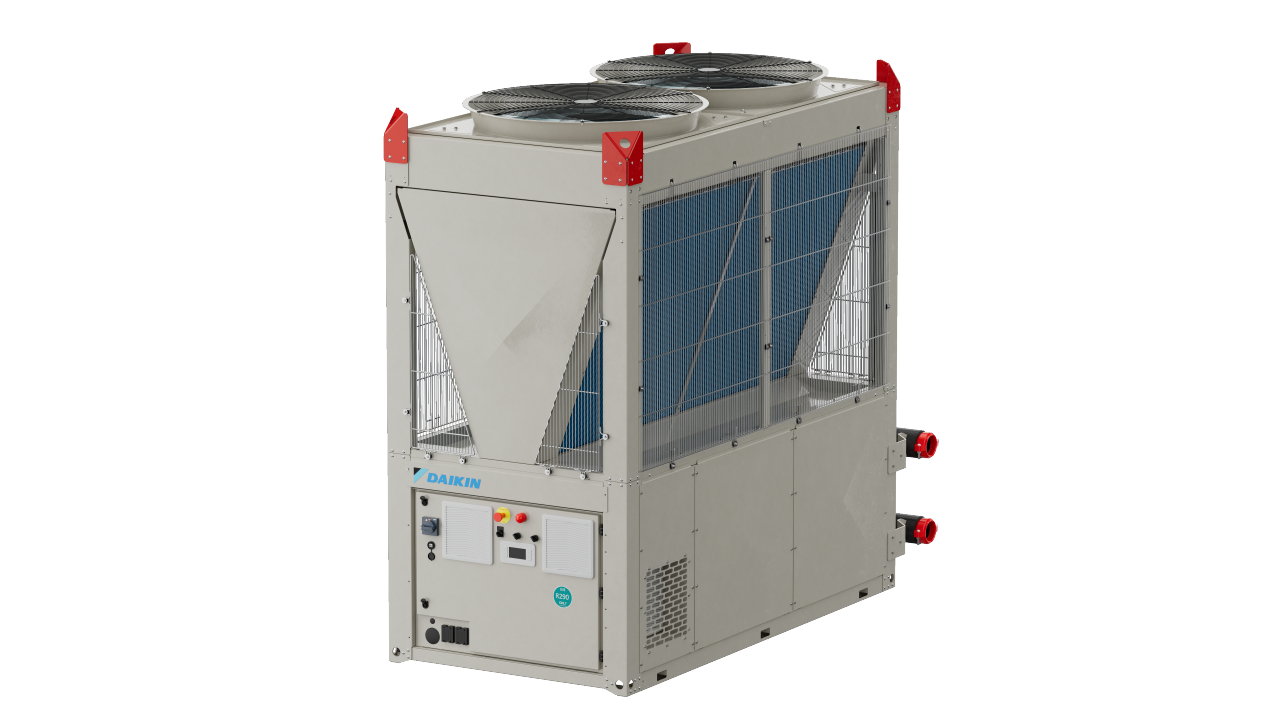

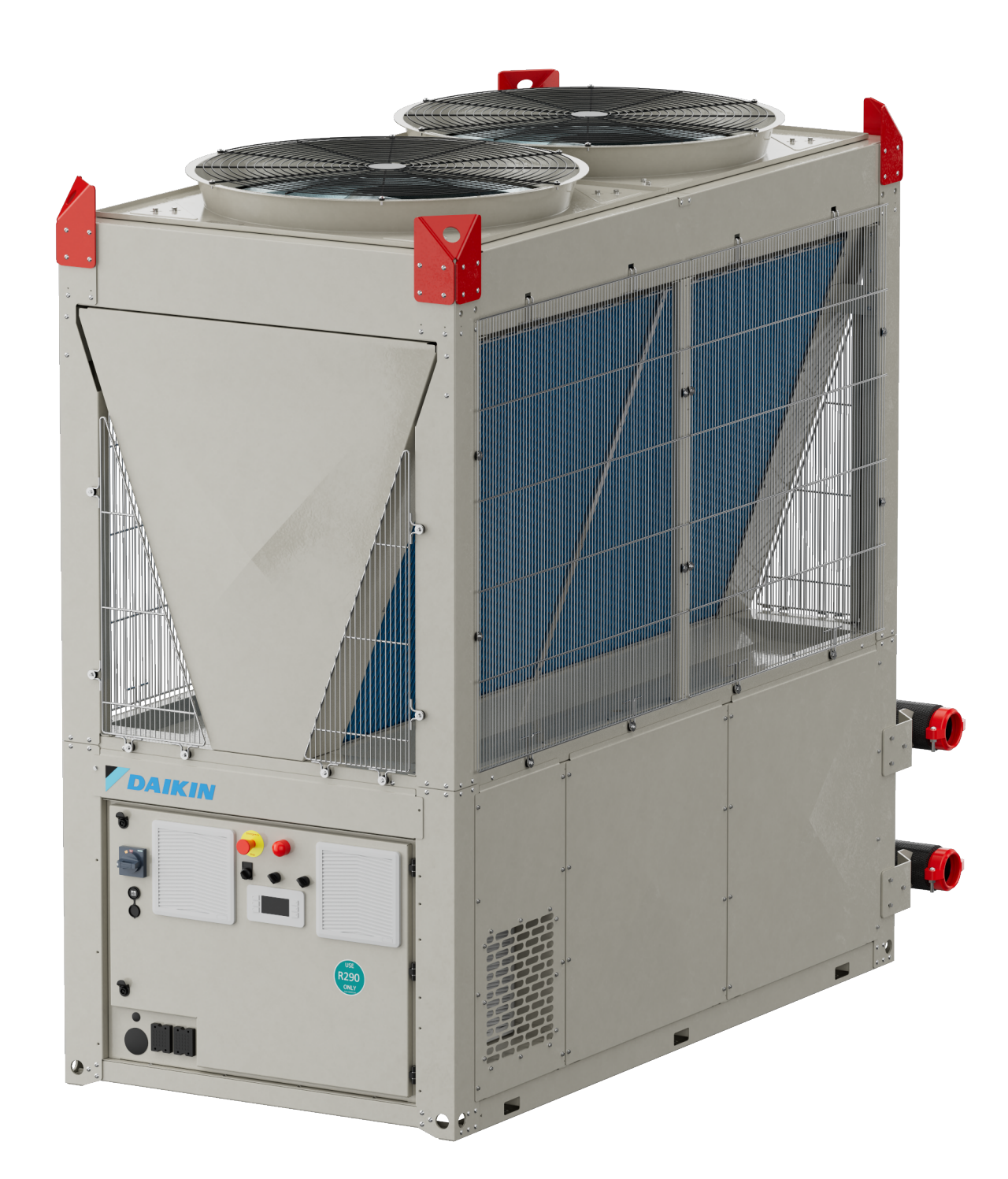

Daikin EWYK-QZ este o pompă de căldură modulară aer-apă cu inverter, care utilizează agentul frigorific R-290, fiind concepută pentru a putea fi extinsă de la un singur modul de 135 kW până la o capacitate de 2000 kW distribuită pe mai multe șiruri.
Datorită designului său de tip „plug-and-play”, modulele pot fi adăugate unul lângă altul sau stivuite pe măsură ce proiectul se extinde — ceea ce o face la fel de potrivit atât pentru instalații noi, cât și pentru modernizări la scară largă și medii industriale exigente.
Un singur sistem, potențial nelimitat.
Sistem modular plug-and-play
Scalabilitate flexibilă și instalare modulară de până la 2.000 kW.
Sistemul se adaptează în funcție de evoluția proiectului, permițând adăugarea progresivă a modulelor, în conformitate cu planul de dezvoltare al clădirii. Unitățile pot fi instalate una lângă alta sau stivuite pentru a reduce la minimum spațiul ocupat, putând fi configurate în până la patru șiruri de câte patru module și oferind până la 60 de configurații posibile într-un singur sistem.
1 modul de bază – până la 135 kW
2 module de bază – până la 270 kW

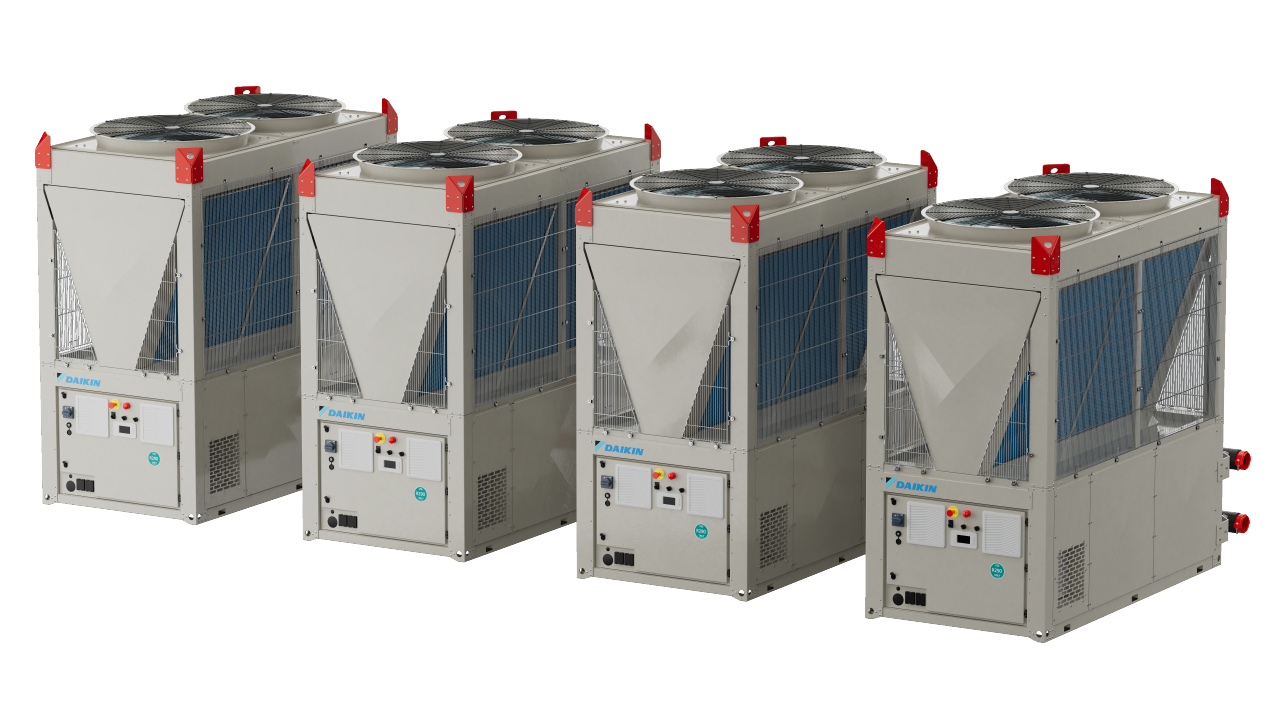

1 șir de 4 module – până la 540 kW

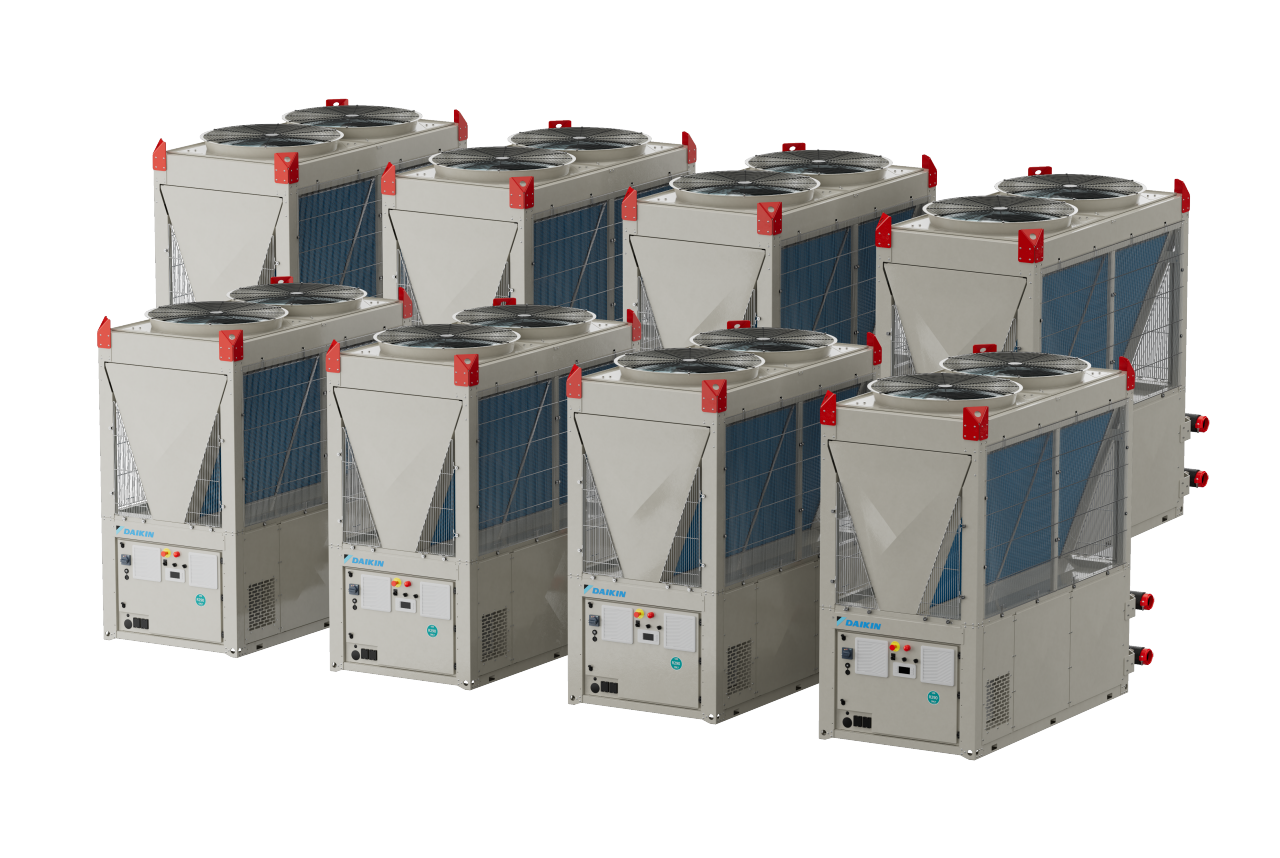

Șir de 4 x 4 – până la 2.000 kW
cu management prin sistemul de control iCM
Concepută pentru performanțe de vârf
Tehnologie Full Inverter
Compresoarele scroll cu variator de frecvență (VFD) și ventilatoarele EC cu acționare prin invertor se adaptează în timp real la variațiile de sarcină, asigurând un randament excepțional la sarcină parțială în orice anotimp.
Instalare plug-and-play
Un singur cablu de alimentare alimentează până la patru module. Setul de distribuitor, împreună cu toate conductele interunități, poate fi preinstalat în fabrică pentru a reduce și mai mult timpul necesar la fața locului.
Funcționare la temperatură ridicată
Furnizează apă caldă la temperaturi de până la 75 °C chiar și la temperaturi exterioare de până la −20 °C, o înlocuire directă a centralei termice pentru cele mai exigente aplicații.
Agent frigorific natural
R-290 (propan) are un potențial de încălzire globală (GWP) de doar 0,02, asigurând conformitatea pe termen lung cu regulamentul privind gazele fluorurate și o amprentă de carbon redusă semnificativ.
Modul de pompare opțional
Un modul de pompare dedicat, echipat cu o pompă cu inverter și un rezervor de expansiune de 18 l, se integrează direct în șir, formând un sistem hidronic complet autonom.
Pregătire pentru modernizare
Datorită stivuirii compacte și extinderii modulare, modelul EWYK-QZ este ideal pentru proiectele în care spațiul este limitat și este necesară o extindere treptată a capacității.
Domeniu larg de funcționare
Fără compromisuri în ceea ce privește condițiile.
Asigură încălzire și răcire fiabile într-un domeniu larg de funcționare, cu temperaturi ale apei de până la 75 °C, fiind astfel o soluție ideală pentru înlocuirea centralelor termice în aplicații rezidențiale, hoteliere și industriale.
| Min. | Max. | |
| Apă de încălzire | 20°C | 75°C |
| Apă răcită | -15°C | 18°C |
| Temperatură exterioară | -20°C | 46°C |
Daikin Safety Shield
Siguranță integrată în fiecare strat
- Două detectoare de scurgeri de agent frigorific: acoperă atât carcasa compresorului, cât și tabloul electric.
- Ventilatoare de extracție certificate ATEX: mențin presiunea pozitivă și elimină orice scurgere din ambele incinte.
- Sirenă acustică și vizuală: activată imediat de detectoarele de scurgeri pentru o reacție rapidă în caz de urgență.
- Alimentare electrică independentă: toate dispozitivele de siguranță funcționează pe un circuit dedicat, separat de alimentarea unității principale.
- Distribuitor cu robinet de siguranță : deviază agentul frigorific în afara carcasei compresorului în cazul unei suprapresiuni.
Abordarea Daikin în materie de siguranță acoperă întregul ciclu de utilizare a produsului, de la producție și depozitare până la transport, instalare, întreținere și eliminare, asigurându-se că partenerii și utilizatorii finali își desfășoară activitatea într-un mediu sigur în orice moment.
Intelligent Chiller Manager
1. Optimizare completă a instalației
Coordonează toate modulele în modul de încălzire sau răcire, asigurând o eficiență ridicată și o funcționare fiabilă, indiferent de dimensiunea sau configurația instalației.
2. Arhitectură extinsă
Gestionează turnurile de răcire și sistemele de pompare cu distribuitor atât pentru instalațiile cu condensator răcit cu aer, cât și pentru cele răcite cu apă, dintr-o singură interfață.
3. Costuri de funcționare reduse
Prin reducerea la minimum a consumului de energie și a solicitărilor mecanice, sistemul iCM prelungește durata de utilizare a sistemului și asigură creșteri măsurabile ale eficienței pe toată durata de utilizare a unității.
Date tehnice - EWYK-QZ
EWYK135QZXSA2
| Parametru | Valoare |
Capacitate de încălzire [H1] — 40/45 °C, la temp. ext. de 7 °C (kW) | 135 |
COP [H1] (kW/kW) | 3,3 |
SCOP la temperatură scăzută/temperatură medie (kW/kW) | 4,2/3,2 |
Capacitate de răcire [C1] — 12/7 °C, la temp. ext. de 35 °C (kW) | 128 |
EER [C1]/SEER (kW/kW) | 2,6/4,8 |
Nivel de putere sonoră (dB(A)) | 79,5 |
Dimensiuni (L × l × H) (mm) | 2382 × 1207 × 2653 |
Cantitate de agent frigorific (kg) | 6,6 |
Tip compresor | 2, scroll cu VFD |
| Alimentare electrică | 400 V/3F/50 Hz |
Capacitate șir
1 MODUL
135 kW
Încălzire/128 kW răcire
2 MODULE
270 kW
Încălzire/256 kW răcire
3 MODULE
405 kW
Încălzire/384 kW răcire
4 MODULE
540 kW
Încălzire/512 kW răcire
Concepută pentru a face față provocărilor viitorului
R-290 este unul dintre cei mai ecologici agenți frigorifici disponibili. În combinație cu tehnologia Full Inverter și cu integrarea în rețeaua electrică inteligentă, modelul EWYK-QZ respectă standardele privind construcțiile sustenabile și cele mai recente reglementări europene.
Concepută pentru clădiri sustenabile
Conformitate cu BREEAM
Conformitate cu LEED
În deplină conformitate cu cel mai recent regulament privind gazele fluorurate
Indicatori-cheie de sustenabilitate și performanță
0,02 GWP – potențial de încălzire globală
4,2 SCOP – eficiență sezonieră ridicată (temperatură scăzută)
75 °C – temperatura maximă a apei de încălzire
−20 °C – temperatura exterioară minimă în modul de încălzire
Află mai multe
Un singur sistem.
Potențial nelimitat.
Discută cu un specialist Daikin pentru a găsi configurația potrivită pentru proiectul tău.
