ECPEN24-470 Water to Water Modular Chillers and Heat Pumps
PDF | 972.31KB
Produsul vine cu o abordare nouă și modulară a proiectării sistemului, introducând o flexibilitate suplimentară în configurare, permițând atingerea capacității solicitate prin combinarea de unități mai mici, conectate împreună și controlate ca fiind una singură.
Fiind alcătuită din trei module de bază, cu capacități de 100, 125 și 160 kW, gama vine cu compresoare scroll Daikin și cu agentul frigorific R-32, cu un GWP cu 70% mai scăzut decât cel al R-410A.
Fiind un agent frigorific pur și unic, R-32 are toate caracteristicile necesare pentru a fi cu ușurință recuperat, reciclat sau regenerat pentru a intra pe piața de agenți frigorifici recuperați și reutilizat.
De asemenea, R-32 este disponibil la scară largă pe piață, ca fiind agentul frigorific principal pentru unitățile de aer condiționat cu compresoare scroll. Acest lucru înseamnă că este disponibil pentru lucrări de întreținere.
3 versiuni de produs
- Pompă de căldură cu inversie pe partea de apă
- Pompă de căldură cu inversie pe partea de agent frigorific (numai 100 kW)
- Fără condensator

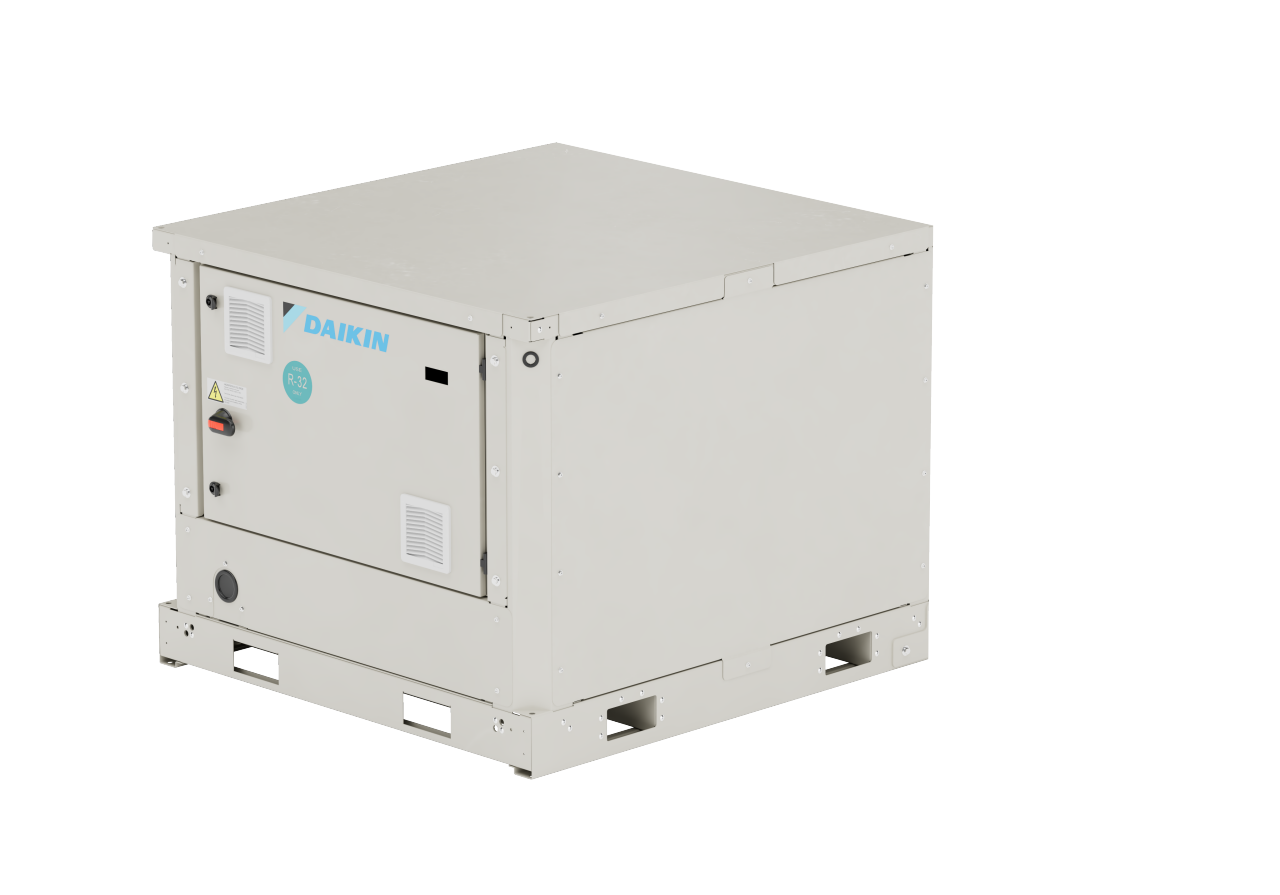

3 module de bază
- 100–125–160 kW
98 de combinații posibile de module
cu diferite versiuni de produs

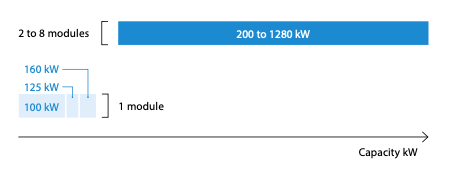

Domeniu de capacitate
Trei module de bază de 100, 125 și 160 kW.
Modulele se pot combina până la 8, în două șiruri suprapuse de câte 4, cu un domeniu de capacitate rezultat de la 200 la 1280 kW

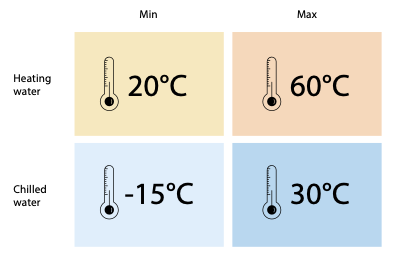

Domeniu de funcționare
Beneficii ale produsului
Scalabilitate și compactitate
Datorită modularității, noile unități EW(W)(H)(L)T-Q A oferă un potențial ridicat de scalabilitate. Modulele pot fi adăugate atunci când este necesar, conform planului de construcție al clădirii.
Modulele pot fi combinate și ca un șir, unul lângă altul sau stivuite, pentru a minimiza cerințele de spațiu, lucru util mai ales pentru aplicațiile de modernizare. Modulele se pot combina până la 8, în două șiruri suprapuse de câte 4, cu un domeniu de capacitate rezultat de la 100 la 1280 kW.
Șir maxim pe orizontală: 4
Se pot stivui până la 8 module
Alimentare electrică unică

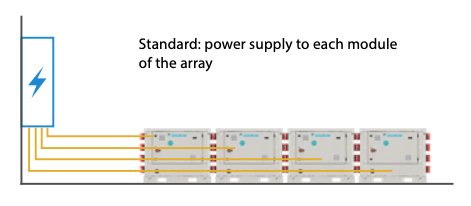

Ca standard (fără accesoriu), fiecare modul trebuie să fie conectat la o sursă de alimentare separată. Se poate monta un singur șir (până la patru module) cu o alimentare electrică unică.

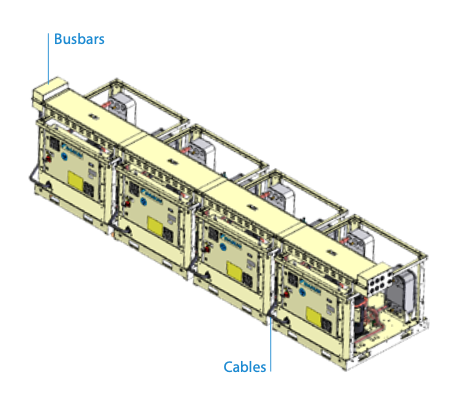

Barele colectoare și cablurile sunt furnizate din fabrică cu unul dintre codurile de accesorii de mai jos. Conexiunea electrică între module trebuie făcută la fața locului.
Coduri de accesorii:
EKSPELT2 - kit pentru alimentare electrică unică pentru 2 module
EKSPELT3 - kit pentru alimentare electrică unică pentru 3 module
EKSPELT4 - kit pentru alimentare electrică unică pentru 4 module
Atenție:
- Kitul pentru alimentare electrică unică este furnizat separat și se va monta la fața locului. Instalarea stivuită nu este compatibilă cu configurarea pentru alimentare electrică unică
- Alimentare electrică unică disponibilă numai pentru instalarea în interior
- În cazul a 4 unități pe comandă, care urmează să fie aranjate în șir, în cazul în care este necesară o singură sursă de alimentare, EKSPELT4 poate fi selectat o singură dată
Instalare plug-and-play
Instalare simplificată cu kitul de distribuitor, care este conceput pentru a conecta module pe partea de apă, deoarece include traseele dintre unități. Kitul de distribuitor poate fi montat și în fabrică pentru a reduce și mai mult timpul de instalare la fața locului. În plus, la șirul de module se poate adăuga ușor un modul de pompă dedicat. Este echipat cu pompe cu inverter pentru o flexibilitate deplină și include un rezervor de expansiune de 18 l. Pentru o ușurință suplimentară a instalării, se poate integra alimentarea electrică unică, având 1 cablu de alimentare unic conectat la șirul de până la 4 module (cabluri de conectare a modulelor furnizate de fabrică).

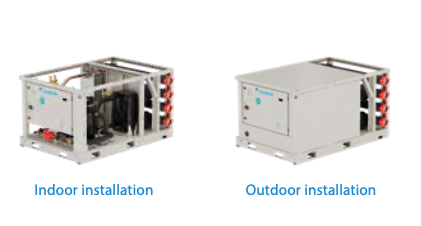

Modulele pot fi instalate în interior sau chiar în exterior, dacă se alege configurația de zgomot redus. Într-adevăr, noua EW(W)(H)(L)T-Q A oferă două configurații diferite de zgomot pentru a se conforma cerințelor aplicațiilor sensibile la zgomot precum: clădiri rezidențiale, hoteluri și spitale.
Costuri de funcționare mai mici
Datorită designului modular, noua unitate poate urmări îndeaproape profilul sarcinii de răcire și încălzire al clădirii, conform EN 14825. Acest lucru este deosebit de important, deoarece asigură costuri scăzute de operare ale sistemului HVAC în condiții de sarcină parțială, care reprezintă cea mai mare parte a timpului de funcționare. Acesta nu este cazul agregatelor de răcire și pompelor de căldură ambalate tradiționale, care trebuie să funcționeze pe o serie de cicluri de pornire-oprire, reducând eficiența sistemului.
Contribuția la clădiri verzi
Cele mai populare protocoale de clădiri verzi sunt BREEAM și LEED. EW(W)(H)(L)T-Q A poate contribui la creditele proiectului atunci când se evaluează eficiența energetică a sistemului hidronic,
mai ales dacă se selectează opțiunea de recuperare parțială a căldurii. Valoare limitată a GWP a R-32 și cantitatea scăzută de agent frigorific/circuit datorită designului modular duce și la o posibilă contribuție la evaluarea impactului agenților frigorifici.
Impact redus asupra mediului
Unitățile utilizează agentul frigorific R-32 care are un potențial de încălzire globală (GWP) de 675, doar o treime din cel al R-410A. Fiind un agent frigorific pur
și monocomponent, R-32 poate fi cu ușurință recuperat. Un studiu recent al Tokyo City University* raportează că R-32 recuperat are un impact asupra mediului cu 90% mai mic decât R-32 virgin, datorită necesității evitate de distrugere și de energie mai mică necesară pentru regenerare în ceea ce privește producția nouă. Daikin utilizează R-32 reciclat la agregatele de răcire și pompele de căldură care fac parte din programul Loop by Daikin.
Aplicații de produs
Încălzire
Configurații pentru încălzirea spațului + apă caldă menajeră

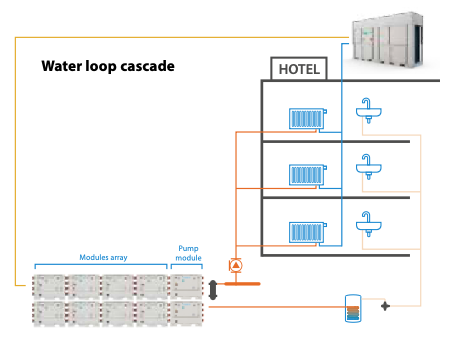

- Încălzire centralizată, eventual în cascadă în buclă de apă cu o pompă de căldură aer-apă. Furnizarea de apă caldă menajeră gestionată prin alimentarea independentă cu apă caldă menajeră (un modul unic sau un șir de module dedicate pentru producerea apei calde menajere, eventual stivuite). Unitățile pot fi gestionate în master/slave până la un șir de 4 module/master
- Clădiri rezidențiale, birouri, aplicații comerciale, săli de sport, hoteluri
- Înlocuire și clădiri noi
- Elemente terminale posibile:
- Radiatoare (până la 60 °C)
- Încălzire în pardoseală (30-35 °C)
- Ventiloconvectoare (45 °C)
Răcire

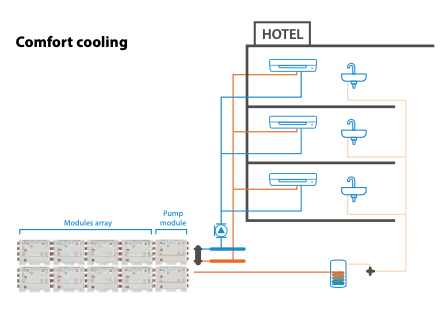

Răcire de confort
Răcire centralizată. Apă caldă menajeră gestionată prin alimentarea independentă cu apă caldă menajeră (un modul unic sau un șir de module dedicate pentru producerea apei calde menajere, eventual stivuite). Unitățile pot fi gestionate în master/slave până la un șir de 4 module/master
- Clădiri rezidențiale, birouri, aplicații comerciale, săli de sport, hoteluri
- Înlocuire și clădiri noi
- Elemente terminale posibile:
- Răcire prin pardoseală (23-18 °C)
- Ventiloconvectoare (12-7 °C)

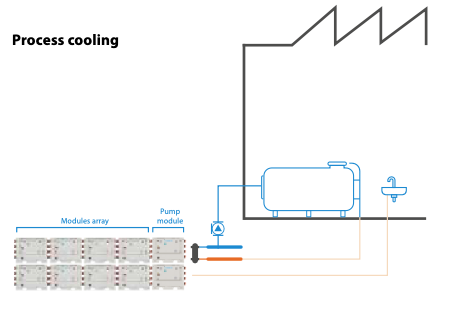

Răcire de proces
- Răcire dedicată sau centralizată în funcție de nevoile proiectului. Unitățile pot fi gestionate în master/slave până la un șir de 4 module/master
- Răcire a laptelui (9-4 °C)
- Depozite de refrigerare (-8 până la -12 °C, cu glicol)
- Răcire RMN și multe altele
