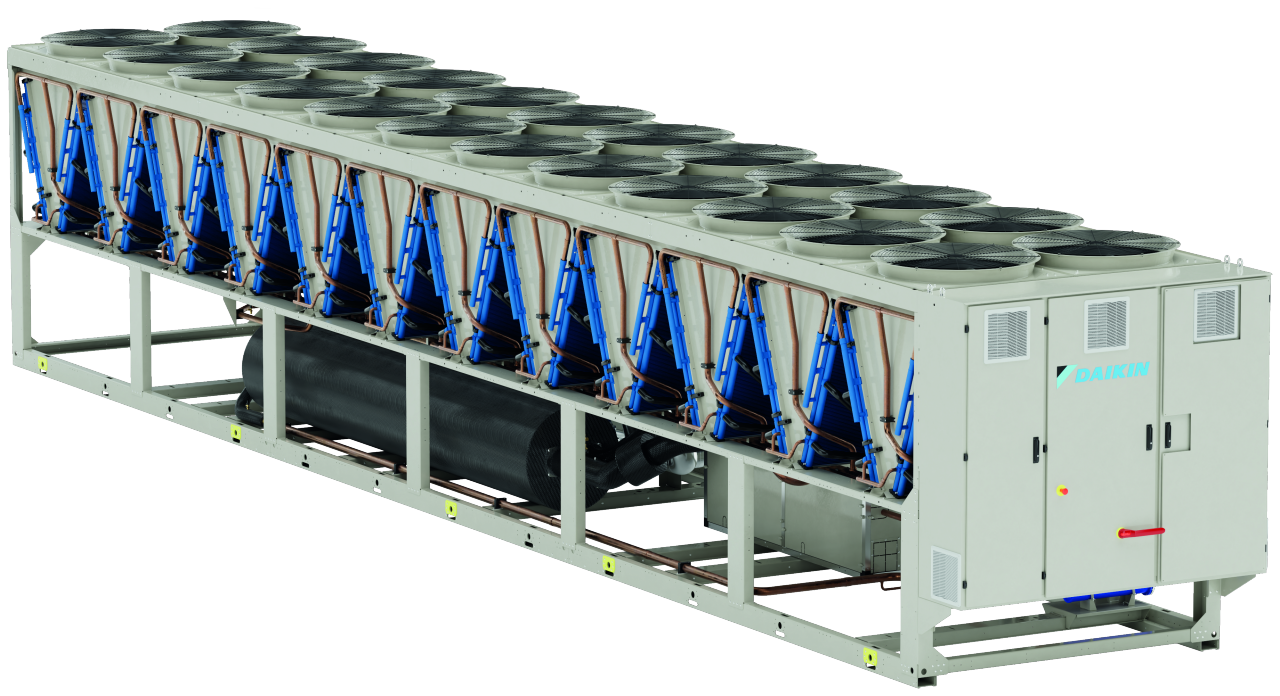

Agregate de răcire TZ D cu configurație Free-Cooling integrată
2 versiuni de produs
- Agregat de răcire standard
- Agregat de răcire cu Free-Cooling
Trei agenți frigorifici disponibili
- R-1234ze (EWA/FH)
- R- 513A (EWA/FS)
- R-134a (EWA/FD)
Patru trepte de eficiență
- Blue (B-)
- Silver (S-)
- Gold (X-)
- Platinum (P-)

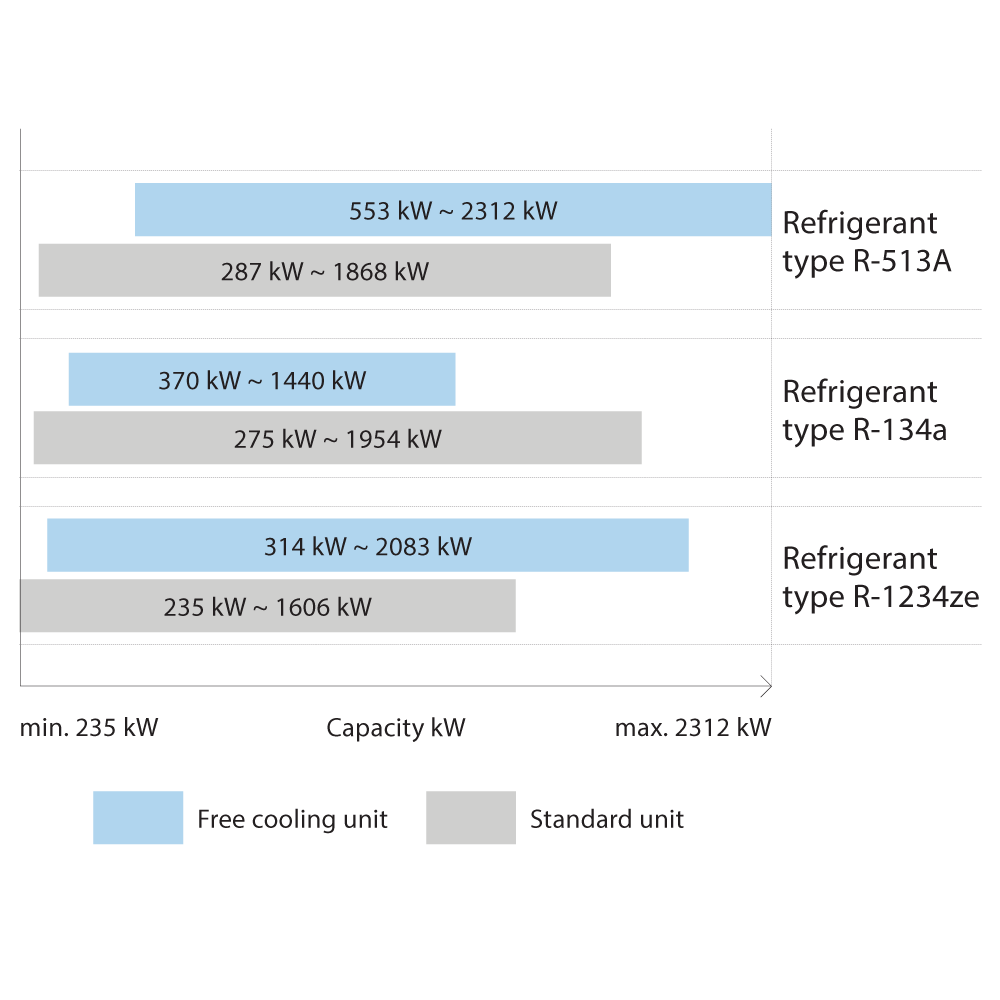

Domeniu de capacitate
Domeniu de funcționare
Prezentarea produselor
Beneficii ale produsului

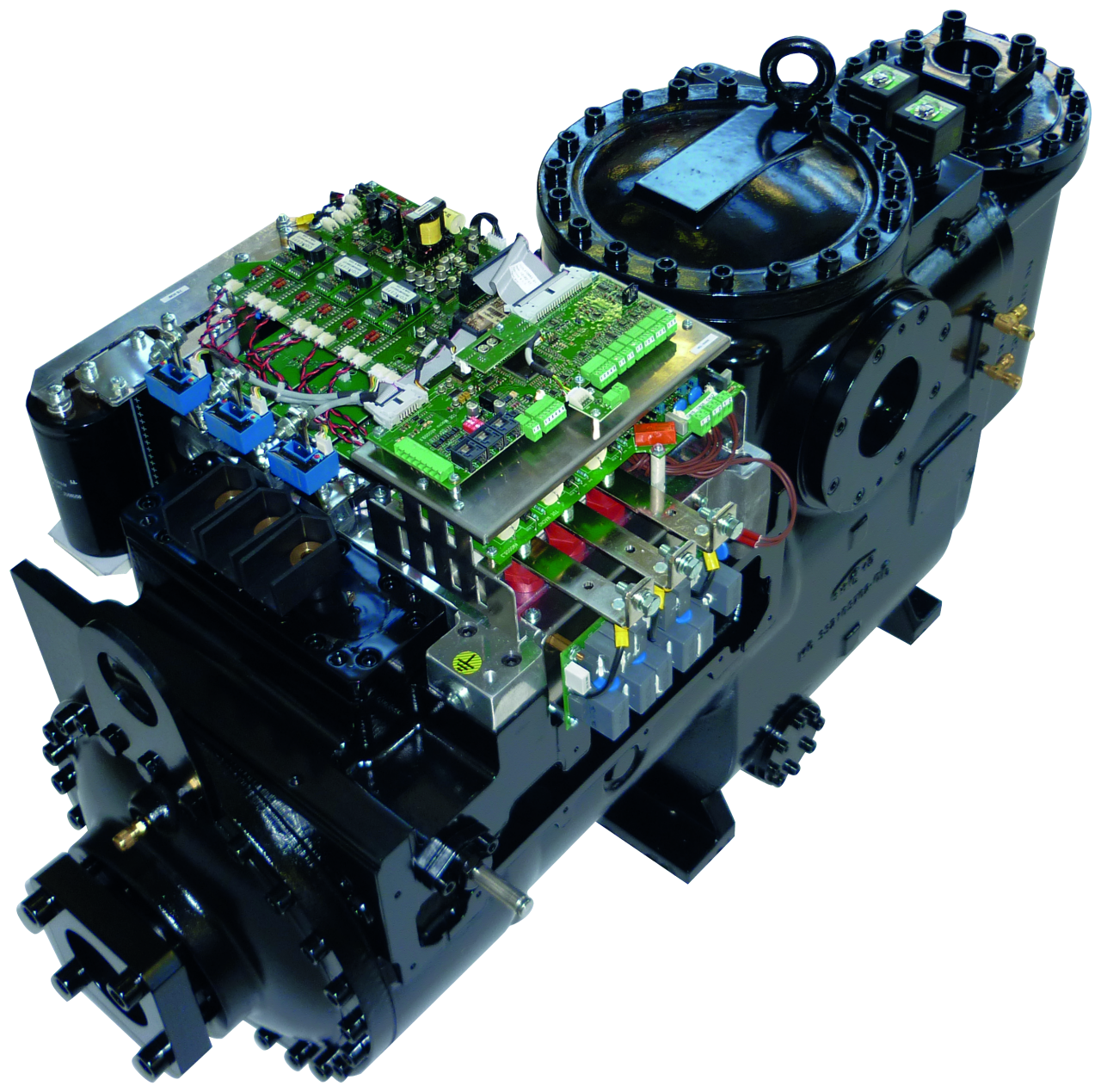

1. Design cu compresor cu un singur șurub Daikin
Designul cu compresor cu un singur șurub Daikin. Acest tip de tehnologie a fost concepută pentru a fi extrem de fiabilă, chiar și în cele mai solicitante medii. Datorită rotorului principal, echilibrat atât în direcție radială, cât și axială, lagărului compresorului are o fiabilitate extrem de ridicată.
2. Fiabilitate extraordinară garantată de inverterul dezvoltat intern de Daikin
Două circuite frigorifice separate și independente garantează siguranța maximă și ușurința întreținerii.
3. Eficiență de top datorită tehnologiilor dezvoltate intern de Daikin, VFD și raportul variabil al volumului
Daikin VFD permite unității să funcționeze în mod optim, reducând și controlând costurile de funcționare în orice condiții de exploatare. Compresorul cu un singur șurub, dezvoltat intern, a fost integrat împreună cu VVR (raportul variabil al volumului), care modulează raportul de comprimare, mărind eficiența compresorului în condiții de temperatură ambiantă variabilă.
AER CONDIȚIONAT: O NECESITATE CARE AFECTEAZĂ COSTURILE DE FUNCȚIONARE

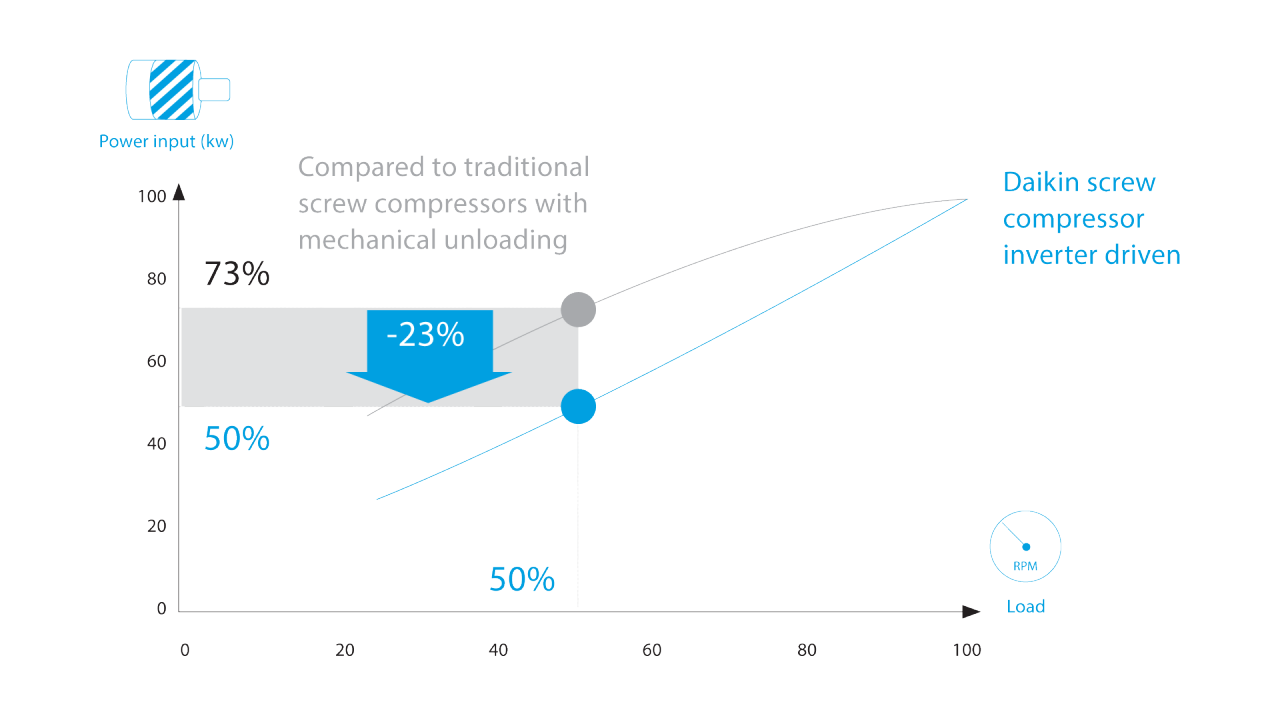

DAIKIN: O ALEGERE ÎNȚELEAPTĂ PENTRU A REDUCE COSTURILE DE FUNCȚIONARE
4. Filtru de armonică activă integrat de la Daikin
Filtrele de armonică activă (AHF) reduc distorsionarea armonicii în sistemele electrice și compensează în timp real curenții armonici, optimizând calitatea puterii sistemului. Filtrul de armonică activă al Daikin este complet integrat în agregatul de răcire.
Integrarea completă înseamnă:
- fără spațiu suplimentar necesar
- fără activitate suplimentară de instalare
- întregul ansamblu a fost testat în fabrică
- nu necesită întreținere suplimentară

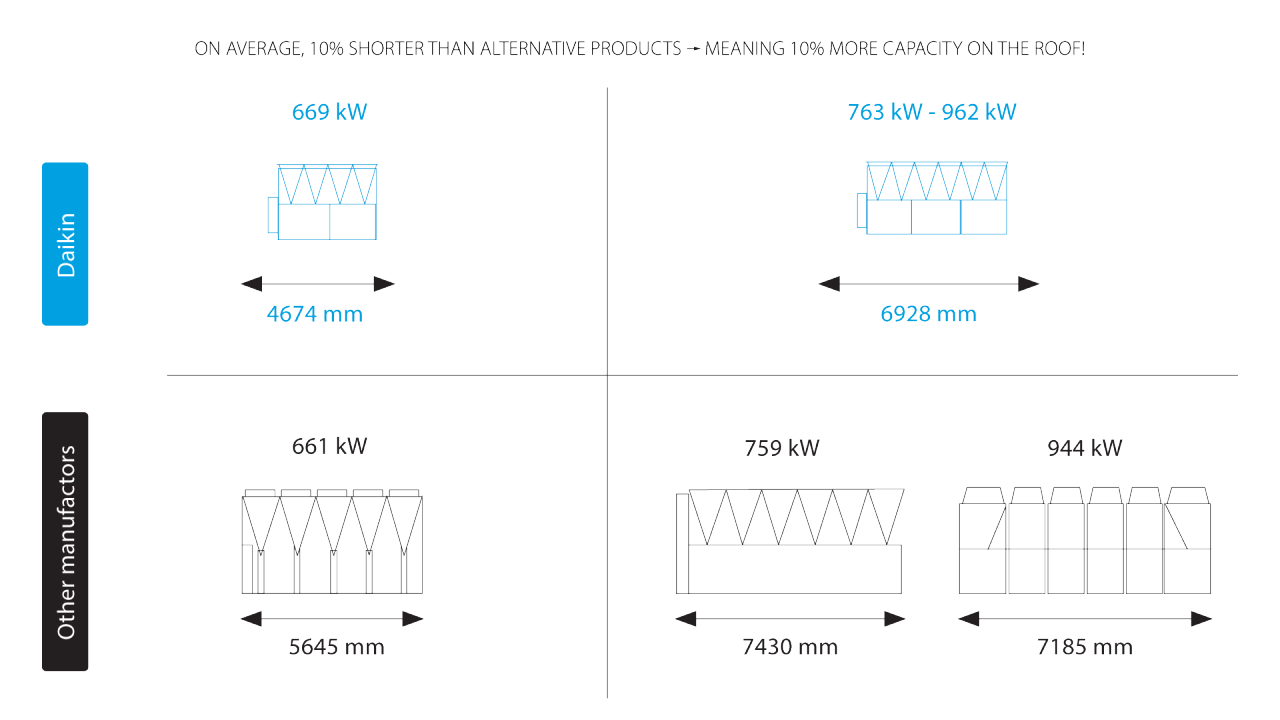

5. Unitățile Daikin TZ D sunt extrem de compacte
În ciuda modului Free-Cooling, unitățile Daikin TZ D sunt extrem de compacte. Acest lucru se datorează reproiectării speciale a secțiunii condensatorului, care nu numai că reduce spațiul necesar, ci și optimizează eficiența globală a sistemului.
6. Configurația cu Free-Cooling nu necesită spațiu suplimentar
Aceasta nu ocupă un spațiu suplimentar în comparație cu un agregat de răcire standard fără capacitate Free-Cooling.
Integrare a dotărilor opționale
7. Plajă mare de funcționare
Unitățile TZ D pot funcționa într-o mare plajă de condiții, fiind adecvate pentru o varietate de aplicații. Acestea pot furniza apă răcită pentru aplicații precum patinoare cu temperaturi de până la -15 °C, fiind adecvate și pentru centre de date, care necesită temperaturi de ieșire de la evaporator mai mari de până la 30 °C. Această versatilitate permite o flexibilitate excepțională, permițând unităților TZ D să funcționeze eficient, într-o plajă mare de medii și climate

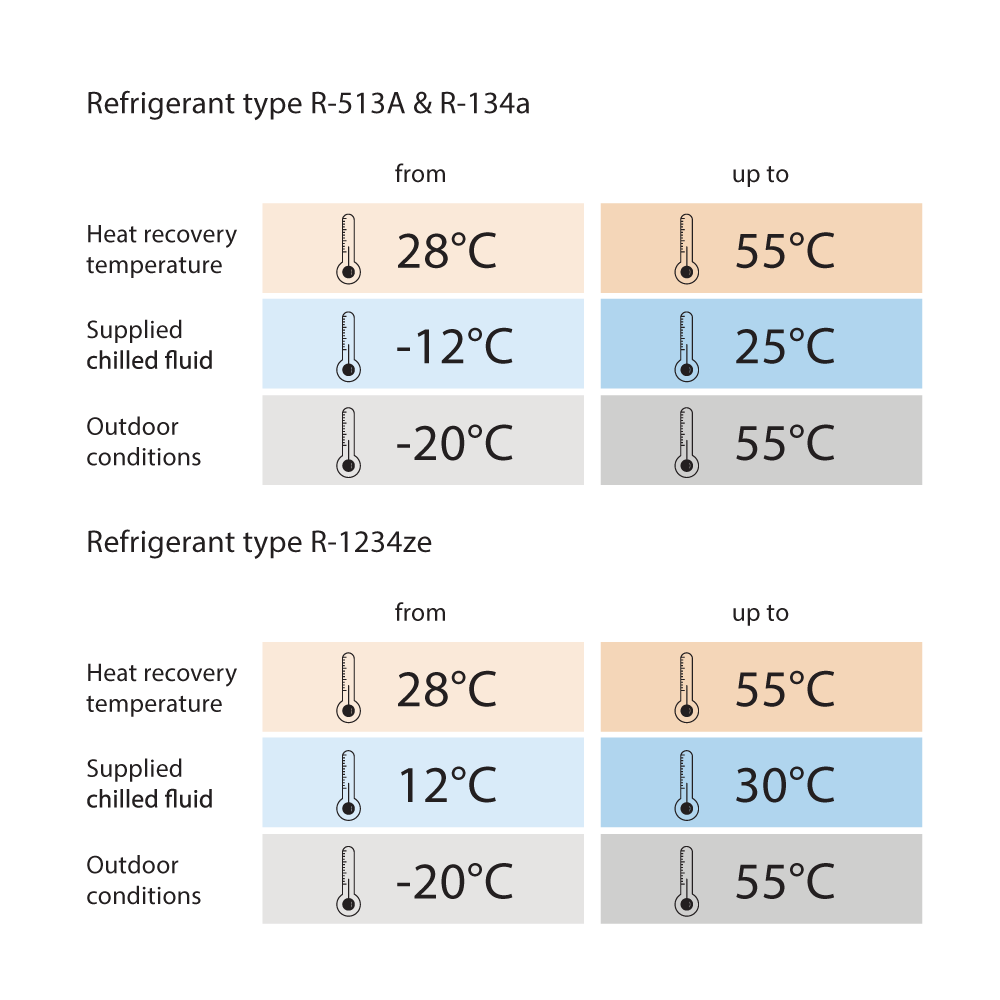

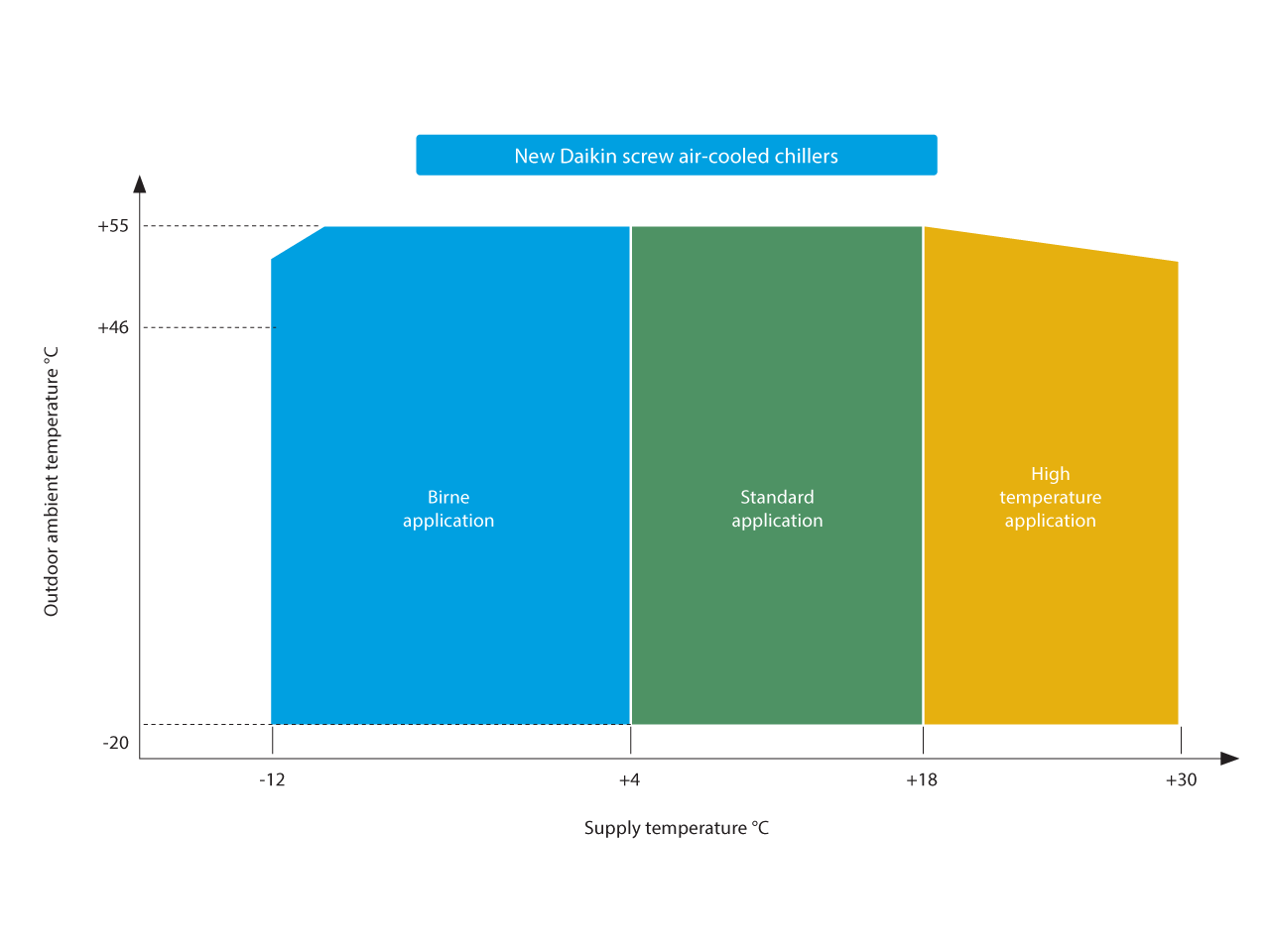

Plaja de funcționare

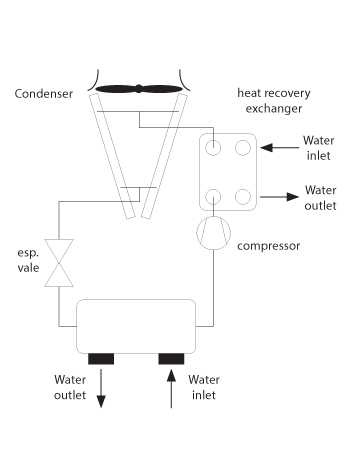

Recuperare a căldurii pentru a optimiza consumul de energie
8. Posibilitatea de a integra opțiunile de recuperare a căldurii totale sau parțiale
Acest lucru permite recuperarea căldurii, parțiale sau totale, produsă în timpul procesului de răcire. Acest lucru optimizează eficiența energetică și reduce costurile de funcționare. Cu recuperarea totală a căldurii, unitatea este echipată cu un condensator suplimentar pe circuit pentru a produce apă caldă. Cu recuperarea parțială a căldurii, unitatea este echipată cu un răcitor de vapori supraîncălziți suplimentar pe circuit pentru a produce apă caldă. Acest sistem de recuperare a căldurii permite producerea de apă caldă utilizată pentru nevoile unor aplicații specifice.
Când recuperarea căldurii este activată, eficiența unității nu va fi EER (rata eficienței energetice),care se referă numai la efectul de răcire al unității. Recuperarea căldurii va furniza și energia de încălzire, care, în alte cazuri, era furnizată de o altă sursă. Rata totală a eficienței se definește ca:
TER = capacitate de răcire + capacitate de încălzire
───────────────────────────────
Putere absorbită
O integrare utilă pentru diverse aplicații
9. Monitorizare a performanței disponibilă ca opțiune
Informațiile despre performanța unității sunt disponibile direct de la controler, care furnizează date în timp real, precum și performanța istorică a unității. Acest lucru permite monitorizarea eficienței unității și efectuarea reglajelor necesare pentru a menține performanța optimă. Prin urmărirea datelor privind performanța, se pot identifica timpuriu anomaliile sau deviațiile, permițând detectarea și gestionarea problemelor potențiale înainte ca acestea să ducă la defecțiuni.

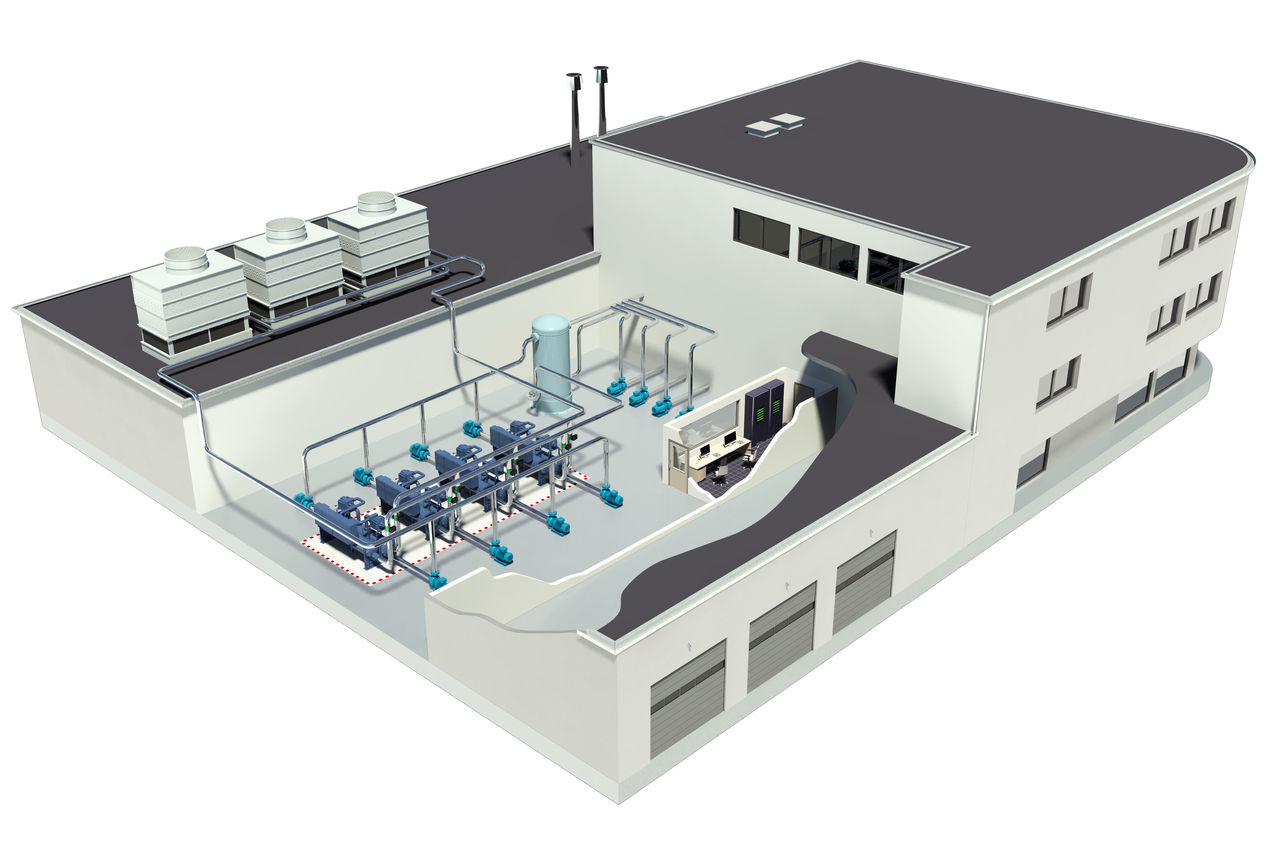

10. Aceste unități pot fi integrate într-un sistem complex, care să includă mai multe unități Daikin
Managementul eficient al acestui grup de unități este critic pentru optimizarea orelor de funcționare și garantarea funcționării corecte. Acest lucru se poate realiza prin intermediul opțiunii Intelligent Chiller Manager (iCM), care optimizează sistemele de până la 8 unități, și cu instrumentul de monitorizare la distanță în cloud Daikin on Site. Daikin iCM se poate conecta la Daikin on Site, o platformă de monitorizare în cloud, care se interfațează cu sistemele de management al clădirii (BMS).

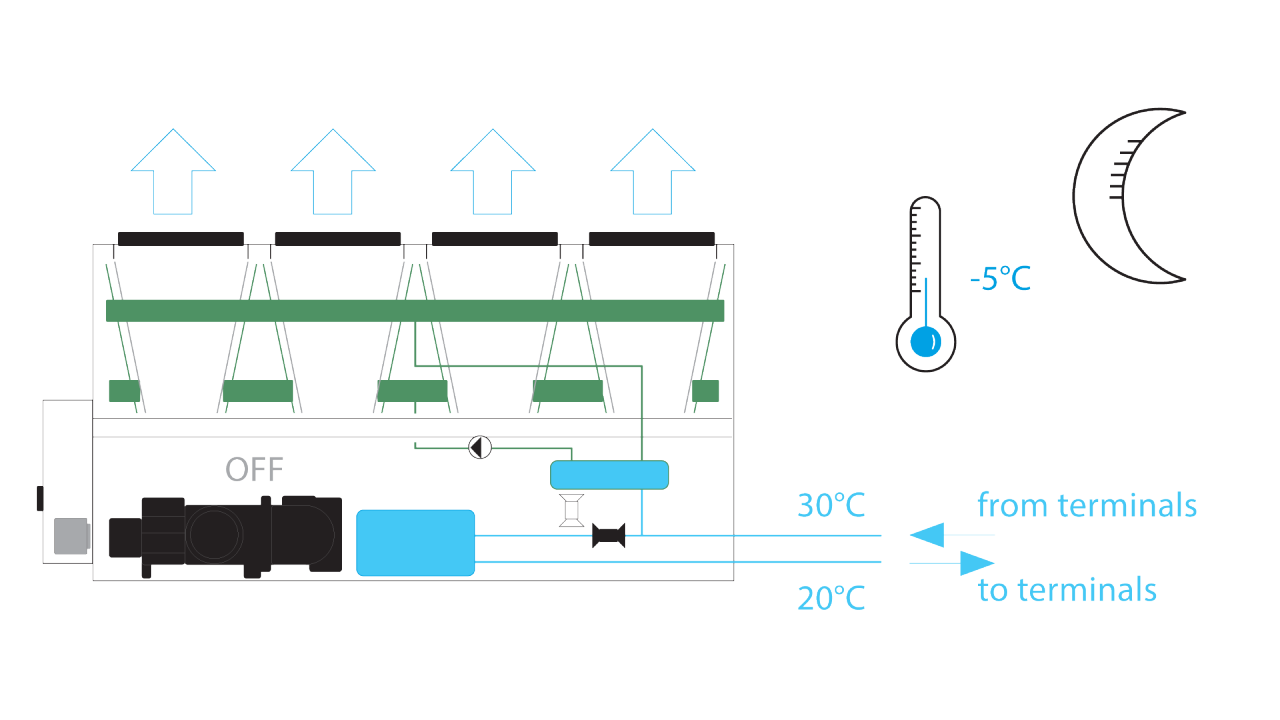

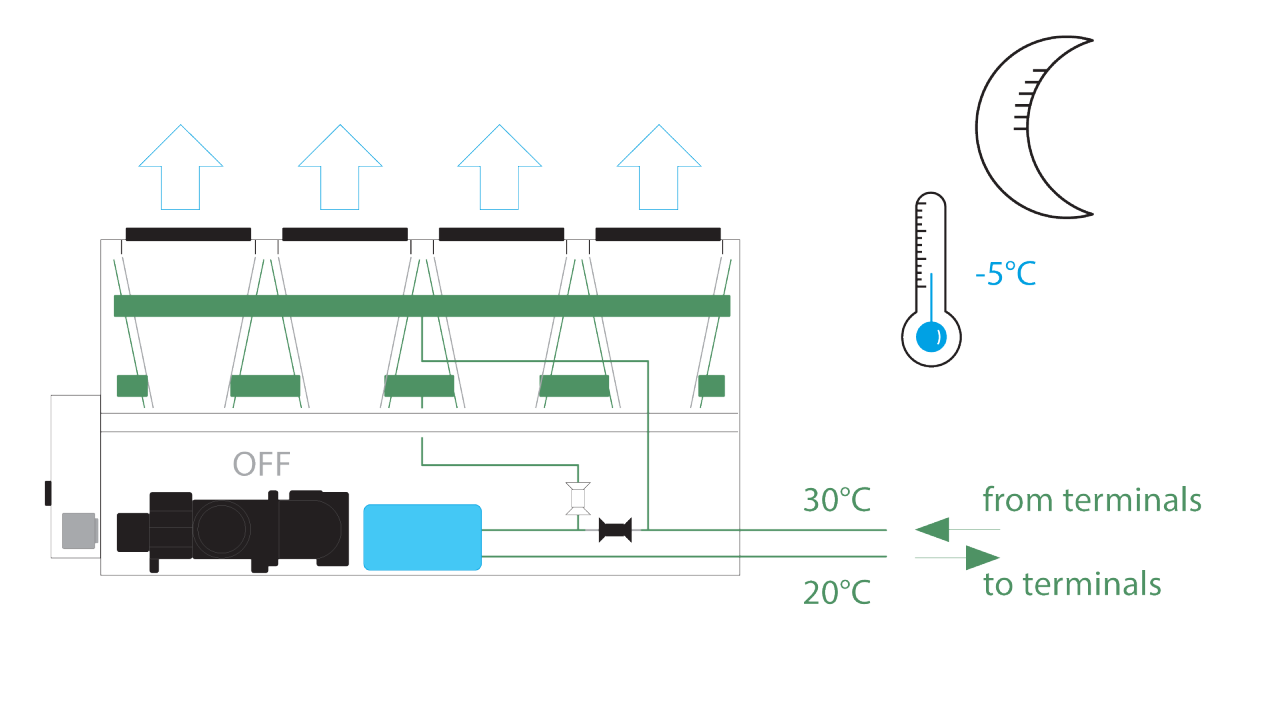

Configurare cu Free-Cooling
Buclă deschisă (cu glicol)

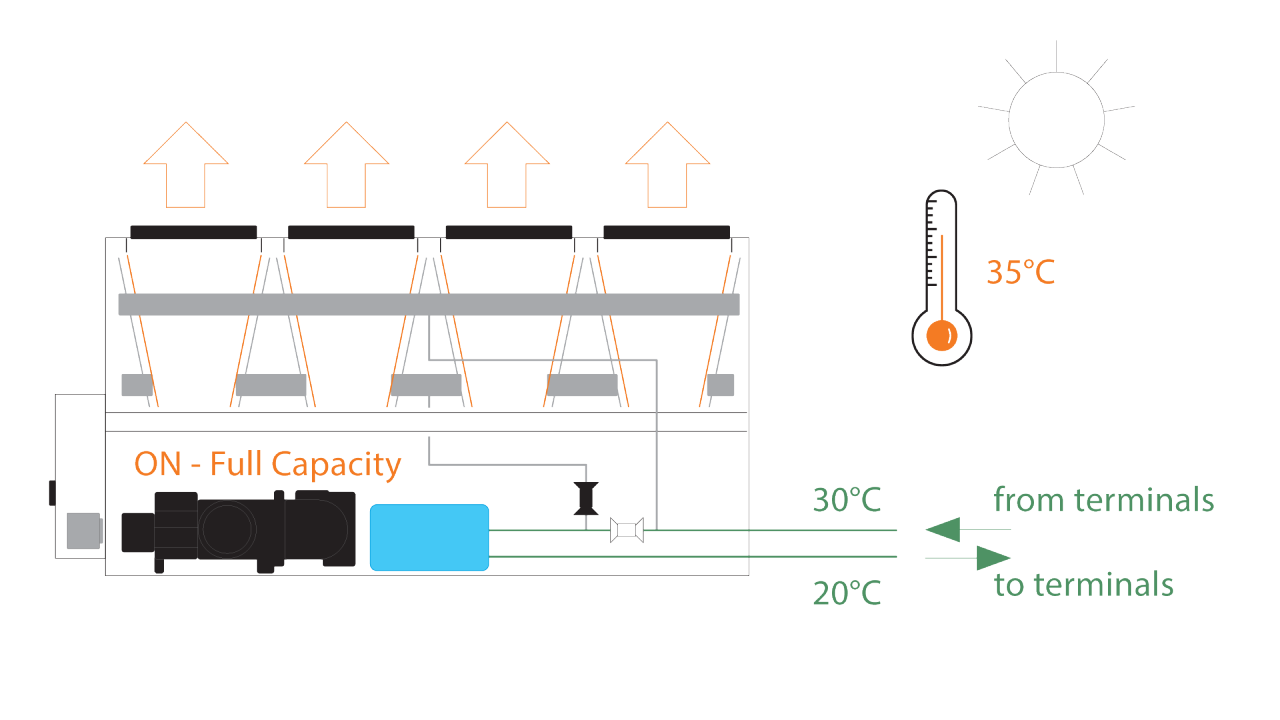

Sistemul Free-Cooling a fost conceput pentru a răci lichidul prin exploatarea energiei reci din mediu. Atunci când temperatura exterioară este peste temperatura lichidului, unitatea furnizează capacitatea de răcire utilizând numai compresoarele (mod de răcire mecanică). Atunci când temperatura ambiantă scade sub temperatura lichidului care intră în unitate, aerul exterior poate fi utilizat pentru a răci lichidul înainte ca acesta să ajungă la evaporator, trecând de la Free-Cooling parțial la complet, în funcție de variația temperaturii ambiante.
Buclă închisă (fără glicol)
Schimbătorul de căldură cu plăci sudate al unității creează o buclă închisă cu schimbătorul cu Free-Cooling și o pompă dedicată. În acest sistem, glicolul este menținut în bucla închisă. Opțiunea fără glicol funcționează cu un sistem în buclă închisă, furnizând o soluție conformă și eficientă pentru aplicații în care se preferă evitarea glicolului. Printre beneficii, se numără economiile semnificative de costuri, deoarece evitarea glicolului în sistemul clientului facilitează întreținerea și optimizează eficiența generală. În cadrul proceselor industriale, se reduce riscul contaminării, garantând necompromiterea calității produsului.
Cele trei beneficii cheie ale configurațiilor fără glicol
