Spitalul Basildon

Schimbările climatice și noile orientări guvernamentale au declanșat „intervenții” majore la nivelul sistemelor de ventilație și răcire din cadrul departamentului cheie al spitalului, în cadrul unei operațiuni ample care a durat patru zile, incluzând instalarea pe acoperiș a două agregate de răcire cu compresor cu șurub Daikin EWAH~TZ cu acționare cu frecvență variabilă (VFD) și compresor răcit cu aer, care utilizează agent frigorific HFO.

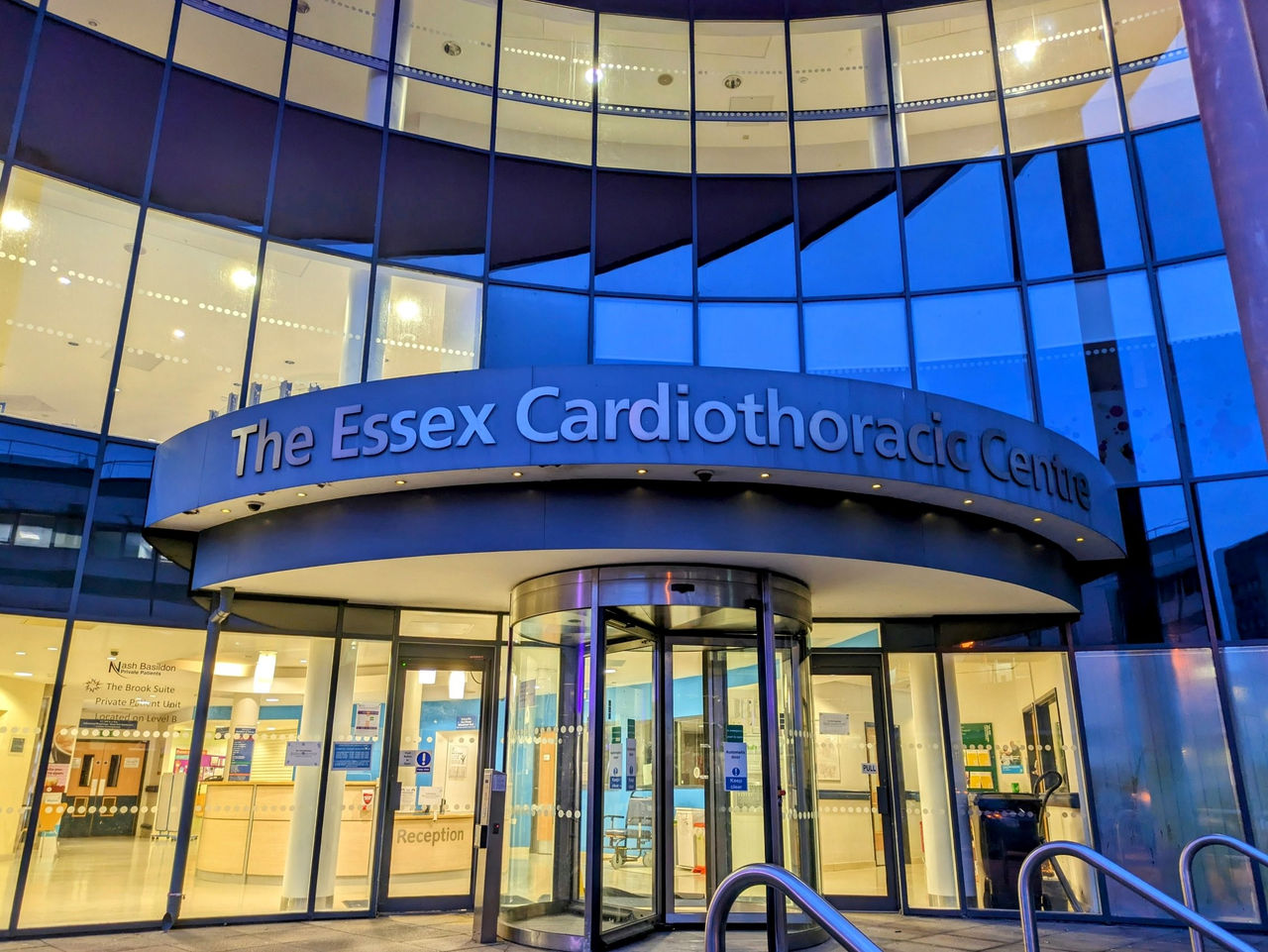

Finalizarea cu succes a proiectului vizează Centrul de Chirurgie cardiotoracică din Essex (CTC) de la Spitalul Universitar Basildon, parte a Mid and South Essex NHS Foundation Trust, pregătit pentru a face față schimbărilor climatice în viitorul apropiat.

Clădirea cu patru etaje găzduiește departamentul de top, care se ocupă de intervenții chirurgicale cardiotoracice, cu patru săli de operație, patru laboratoare de cateterism, unități de scanare RMN și CT și două saloane cu 24 de paturi pentru recuperare și spitalizare.

CTC este separat de complexul principal al spitalului printr-un drum secundar îngust, dar conectat printr-o pasarelă închisă la nivelul sălii de operație. Două unități de tratare a aerului (CTA) și două agregate de răcire sunt amplasate pe acoperișul CTC – efectiv cincilea etaj – aproape de drum și aliniat cu pasarela.

Iain Oakley, manager de proiect al Mid and South Essex NHS Foundation Trust, spune că în timp ce sistemele de ventilație și răcire ale CTC erau „de ultimă generație” la momentul lansării, în 2009, în prezent nu mai pot asigura un control suficient al temperaturii și umidității.

„Unitățile de tratare a aerului (CTA) aveau setări de pornire și de oprire a schimbului de aer, care respectau standardele memoriului tehnic al spitalului (HTM) la momentul respectiv. Dar știm că, datorită încălzirii globale, ne confruntăm adesea cu temperaturi exterioare care depășesc 31 ^oC. Dar au existat multe zile în care capacitatea de răcire pur și simplu nu putea satisface cerințele sălilor de operație și ale laboratoarelor de cateterism.

„De asemenea, nu am putut reduce umiditatea în sălile de operație, aceasta afectând echipamentul, ocazional, ducând la închiderea sălilor de operație și a laboratoarelor de cateterism în zilele în care umiditatea era prea ridicată, deoarece nu puteam risca defectarea echipamentului în timpul intervențiilor chirurgicale.

„Capacitatea de răcire trebuia îmbunătățită –, iar unitățile de tratare a aerului (CTA-urile) au fost înlocuite în același timp, întrucât unitățile inițiale nu mai atingeau performanțele necesare la nivelul debitului de aer.”

Inginerii de la Ellis Building Services au avut la dispoziție un weekend de patru zile pentru a demonta echipamentul vechi, și apoi pentru a instala și pune în funcțiune noua instalație – lucrând într-un mediu în timp real. Directorul executiv, James Ellis, spune că echipa de la fața locului condusă de David Edwards și Ian Cribbs a lucrat cu o atitudine excelentă pentru a livra acest proiect pentru NHS.

Iain Oakley spune: „Acesta a fost timpul acordat de CTC. Sălile de operație au fost închise miercuri târziu, lucrările trebuind să fie terminate la timp, întrucât existau o serie de intervenții chirurgicale programate să înceapă luni, la ora 8:00 dimineața.”

Viteza era de asemenea importantă, întrucât atunci când macaraua era în funcțiune, traficul nu era permis pe drumul secundar.

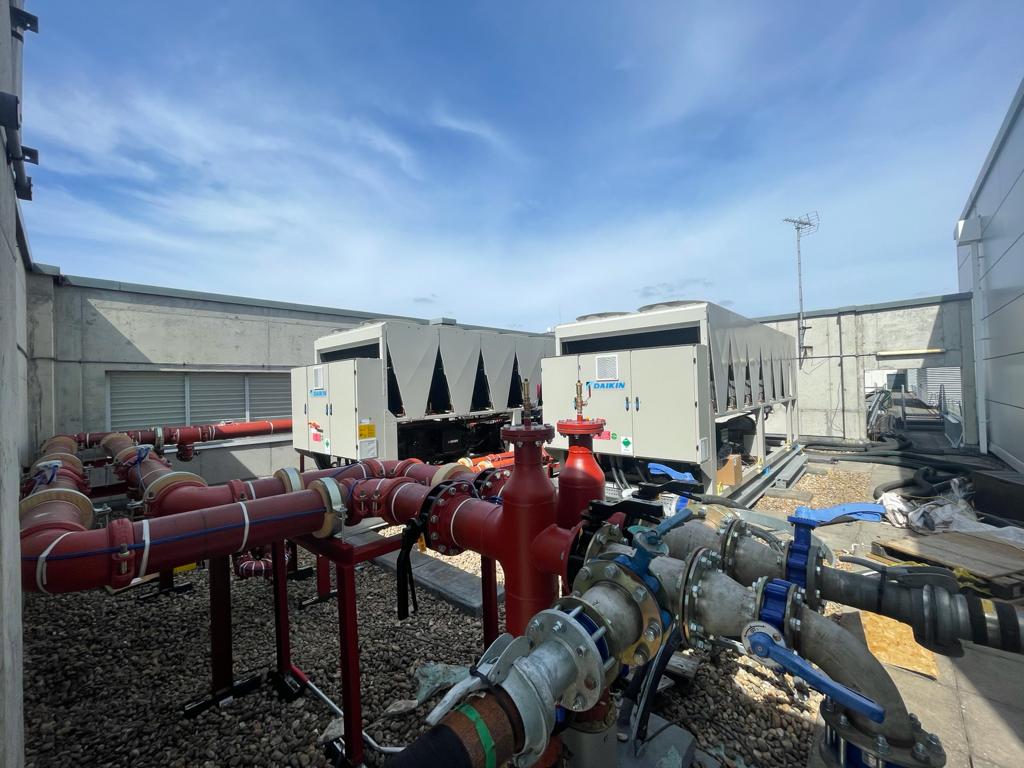

Mai întâi, au fost scoase cu macaraua vechile agregate de răcire, iar acoperișul camerei tehnice a fost scos, astfel încât să se poată înlocui vechile CTA-uri. Odată ce noile unități de tratare a aerului (CTA-uri) au fost poziționate în interiorul camerei tehnice şi acoperișul a fost pus în poziţie, cele două agregate noi de răcire Daikin controlate prin VFD au fost ridicate în poziție.

CTC a fost redeschis la timp în dimineața zilei de luni.

Gama de agregate de răcire TZ de la Daikin este rezultatul unui design atent, menit să optimizeze funcționarea şi performanța agregatului de răcire, în vederea asigurării confortului și funcționării în toate condițiile de climă. Obiectivul este de a reduce costurile de funcționare și de a îmbunătăți profitabilitatea, eficiența și gestionarea economică a instalației.

Agregatele de răcire au un design cu un compresor cu un singur șurub cu eficiență ridicată, acționat prin VFD, o suprafață mare a bateriei condensatorului pentru transfer maxim de căldură și presiune scăzută de refulare, ventilatoare de condensator de înaltă performanță și evaporator cu expansiune directă „manta și tub” cu pierderi reduse de presiune a agentului frigorific.

Combinația dintre acestea oferă eficiență maximă la funcționarea la sarcină maximă și parțială.

Compresorul semiermetic, de tip cu un singur șurub, cu VFD integrat în corpul compresorului, a fost proiectat și fabricat de Daikin. Este rezultatul anilor de experiență și al investițiilor permanente în cercetare și dezvoltare, fiind optimizat pentru a funcționa cu agentul frigorific R1234ze(E), care are un potențial de încălzire globală de 7.

Geometria compresorului în sine a fost complet reproiectată pentru a obține eficiență maximă la sarcină maximă, oferind eficiență maximă la sarcină parțială datorită VFD, ce permite modularea continuă a vitezei de rotație a compresorului. Componentele electronice ale VFD sunt răcite de agentul frigorific din circuitul de răcire, oferind un factor de putere de deplasare de ≥0,95.

Există mai multe opțiuni suplimentare pentru agregatele de răcire:

· Baterii cu microcanale acoperite cu polimer epoxidic

· Supape duble de siguranță

· Ventilatoare controlate prin inverter

· Contoare de energie
