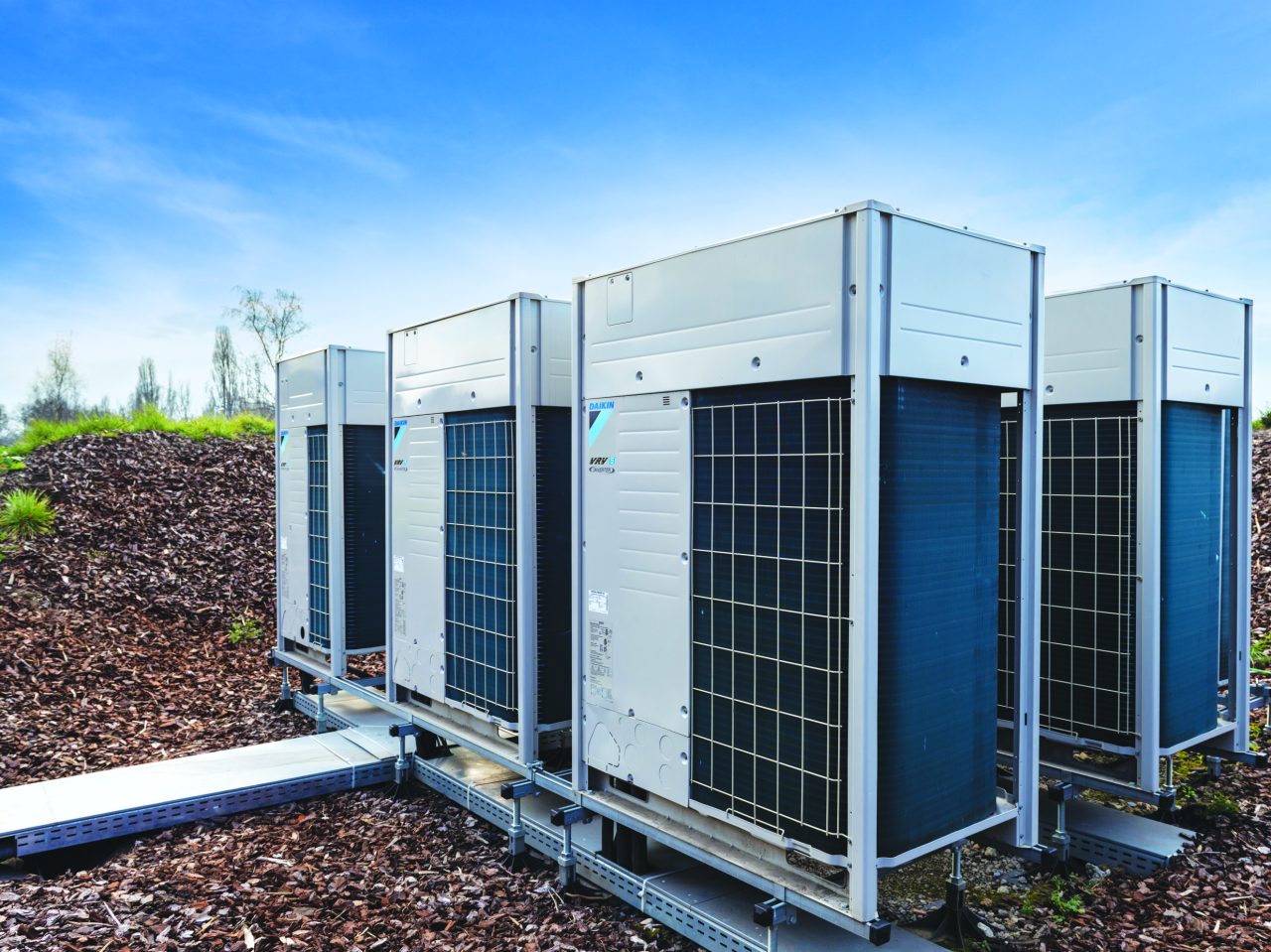

În ultimii ani, conștientizarea tot mai mare a impactului asupra mediului, și, în special, a rolului agenților frigorifici, a accelerat adoptarea sistemelor VRV cu R-32 în întreaga Europă. Pe măsură ce această tranziție prinde avânt, experții din industrie caută tot mai mult claritate cu privire la modul corect de aplicare a diferitelor standarde care reglementează siguranța gazelor fluorurate.
Prin poziția noastră de lider în soluțiile VRV cu R-32 și prin colaborarea strânsă cu instalatori, proiectanți, experți în conformitate și factori de decizie, Daikin a dezvoltat o înțelegere profundă a implementării practice a acestor standarde de siguranță. Am consolidat aceste cunoștințe pentru a oferi îndrumări clare și aplicabile tuturor părților implicate în proiectarea, instalarea și evaluarea sistemelor VRV.
Ce standarde reglementează siguranța agenților frigorifici?
IEC 60335-2-40 este un standard de produs, care stabilește cerințele de siguranță pentru pompele de căldură, aparatele de aer condiționat și dezumidificatoarele electrice.
EN 378 este un standard general, care stabilește cerințe pentru sistemele frigorifice, acoperind proiectarea, fabricarea, instalarea, funcționarea, întreținerea și eliminarea.
În domeniul lor de aplicare, atât IEC 60335-2-40, cât și EN 378 prevăd că, acolo unde există un standard de siguranță specific de produs, de exemplu IEC 60335-2-40, acesta are prioritate față de un standard general, precum EN 378 (extrasele 1 și 2).
EN 378 întărește și mai mult acest principiu atunci când definește limitele permise pentru cantitatea de agent frigorific (extrasul 3).
Concluzie: IEC 60335-2-40 are prioritate față de EN 378.
Extrasul 1 – domeniul de aplicare al EN 378: „Standardele privind familia de produse care tratează siguranța sistemelor frigorifice au prioritate față de standardele orizontale și generice care acoperă același subiect.”
Extrasul 2 – domeniul de aplicare al IEC 60335-2-40: „Această parte a IEC 60335 tratează siguranța pompelor de căldură electrice, a pompelor de căldură pentru apă caldă menajeră și a aparatelor de aer condiționat care încorporează motocompresoare, precum și a ventiloconvectoarelor hidronice, a dezumidificatoarelor (cu sau fără motocompresoare), a pompelor de căldură termoelectrice și a unităților parțiale. Tensiunea lor nominală maximă nefiind mai mare de 300 V pentru aparatele monofazate și de 600 V pentru aparatele multifazate.”
Extrasul 3 – EN 378 (partea 1): „Articolul 6 Cantitatea de agent frigorific: Acolo unde există standarde de produs pentru anumite tipuri de sisteme și unde aceste standarde de produs se referă la limite ale cantităților de agent frigorific, astfel de cantități prevalează asupra cerințelor prezentului standard.”

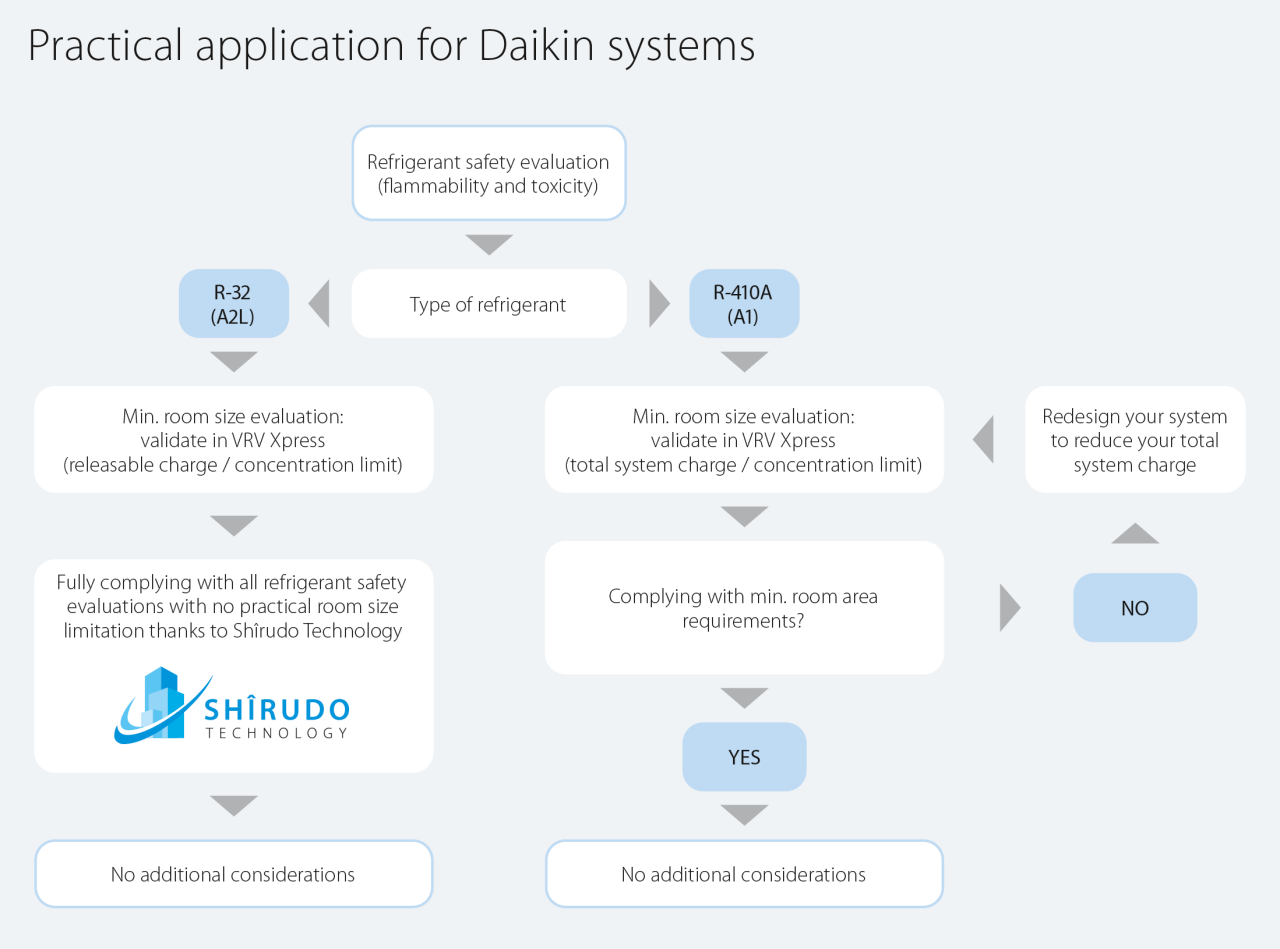

- Aplicarea standardelor relevante la sistemele cu R-32 din clasa A2L
- Aplicarea standardelor relevante la sistemele cu R -410A (A1)
IEC specifică faptul că se aplică cerința cea mai strictă (inflamabilitate sau toxicitate) (extrasul 4).
Prezentare generală a limitelor de concentrație permise pentru R-32
Standard de siguranță | Concentrație maximă permisă |
|---|---|
IEC 60335-2-40 | Inflamabilitate (LFL): 75% din limita inferioară de inflamabilitate (LFL) = 0,75 × 307 g/m³ → 230 g/m³ |
EN 378 | Toxicitate (ATEL/ODL): 300 g/m³ |
Pentru că limita de inflamabilitate de 230 g/m³ este mai mică decât limita de toxicitate de 300 g/m³, se aplică limita de inflamabilitate, mai strictă. Respectarea acestei limite asigură, în mod inerent, faptul că limitele de toxicitate nu sunt depășite, așa că nu sunt necesare verificări suplimentare.
Ce înseamnă acest lucru pentru proiectarea sistemelor cu R-32?
Dacă concentrația calculată de agent frigorific este sub 230 g/m³, nu sunt necesare măsuri de siguranță suplimentare.
Acolo unde concentrația depășește 230 g/m³, tehnologia Shīrudo de la Daikin sprijină conformitatea cu IEC 60335-2-40 și EN 378, ajutându-te să respecți standardele de siguranță obligatorii cu încredere.
În ceea ce privește limitele de cantitate, IEC acoperă doar agenții frigorifici inflamabili (A2L, A2, A3).
→ Prin urmare, IEC nu poate fi utilizat pentru aceste evaluări în cazul sistemelor care folosesc agenți frigorifici neinflamabili (A1).
Prezentare generală a limitelor de concentrație permise pentru R-410A
Standard de siguranță | Concentrație maximă permisă |
|---|---|
IEC 60335-2-40 | Inflamabilitate (LFL): N/A – IEC acoperă doar agenții frigorifici inflamabili (A2L, A2, A3) |
EN 378 | Toxicitate (ATEL/ODL): 440 g/m³ |
Limita de toxicitate specificată în EN 378 pentru R-410A, clasificat ca agent frigorific neinflamabil A1, este de 440 g/m³ și trebuie aplicată.
Ce înseamnă acest lucru pentru proiectarea sistemelor cu R -410A?
Pentru că R-410A nu intră în domeniul de aplicare al standardului IEC referitor la siguranța agenților frigorifici, EN 378 se aplică drept standard de referință.
Concentrația de agent frigorific pentru R-410A trebuie să rămână sub 440 g/m³. Acolo unde se depășește această limită, sunt necesare măsuri de siguranță adecvate, furnizate la fața locului, în conformitate cu EN 378.

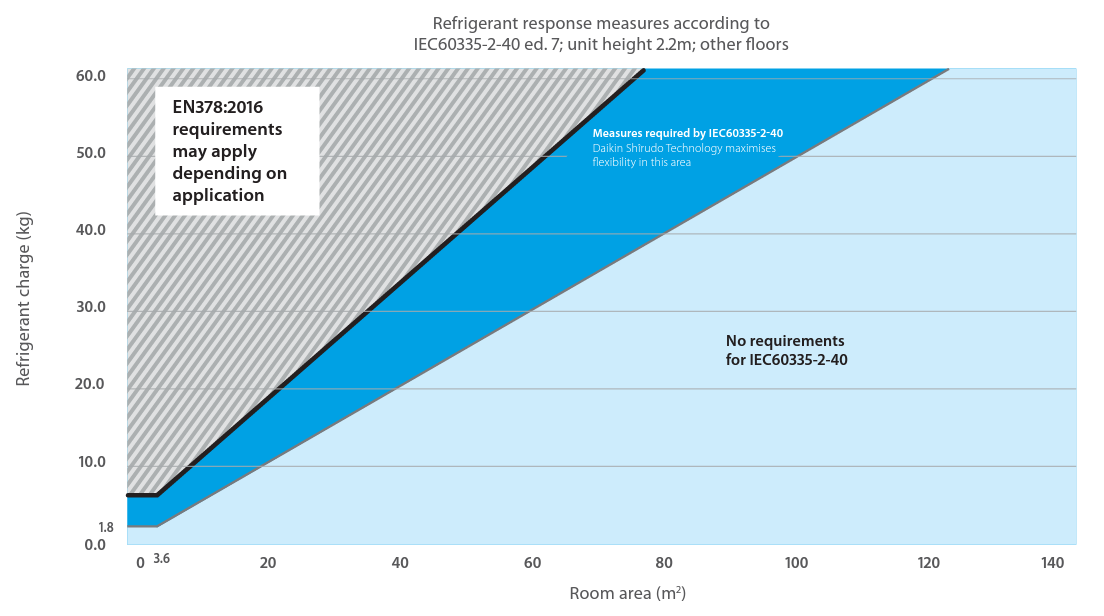

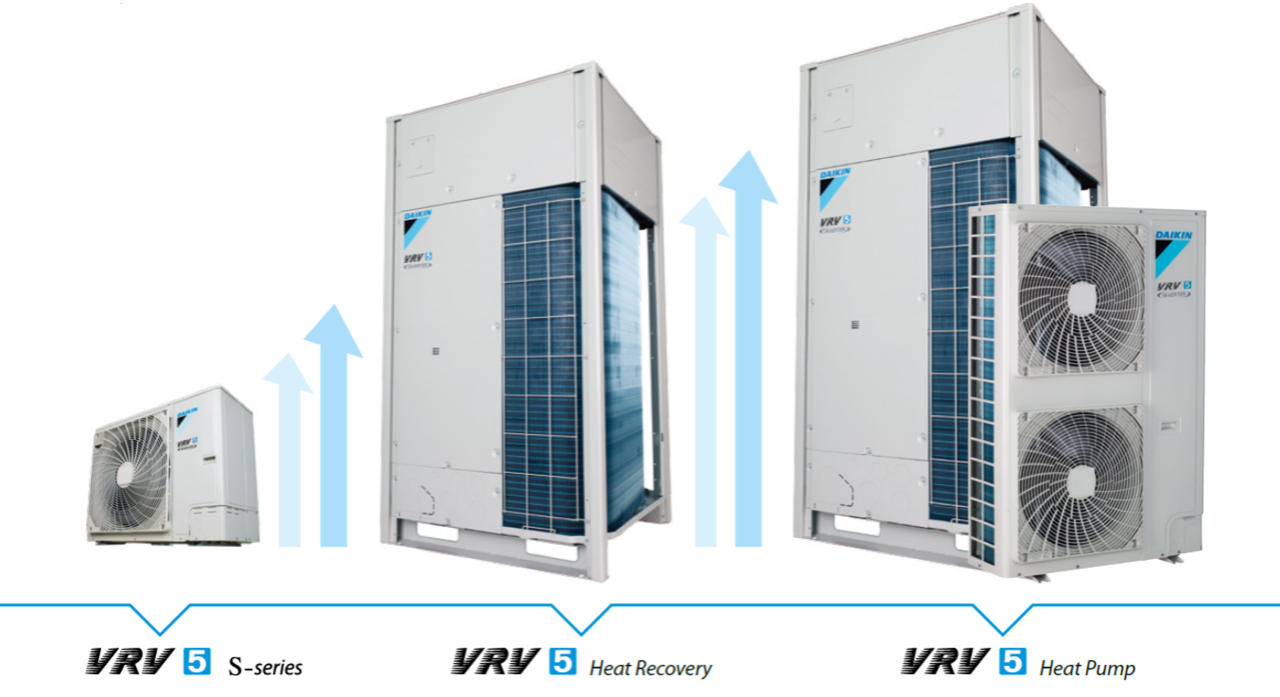

Flexibilitate mai mare de proiectare, comparativ cu sistemele cu R-410A
Prin îndeplinirea cerințelor IEC mai stricte, sistemele cu R-32 oferă o flexibilitate de proiectare semnificativ mai mare, comparativ cu echivalentele cu R-410A.

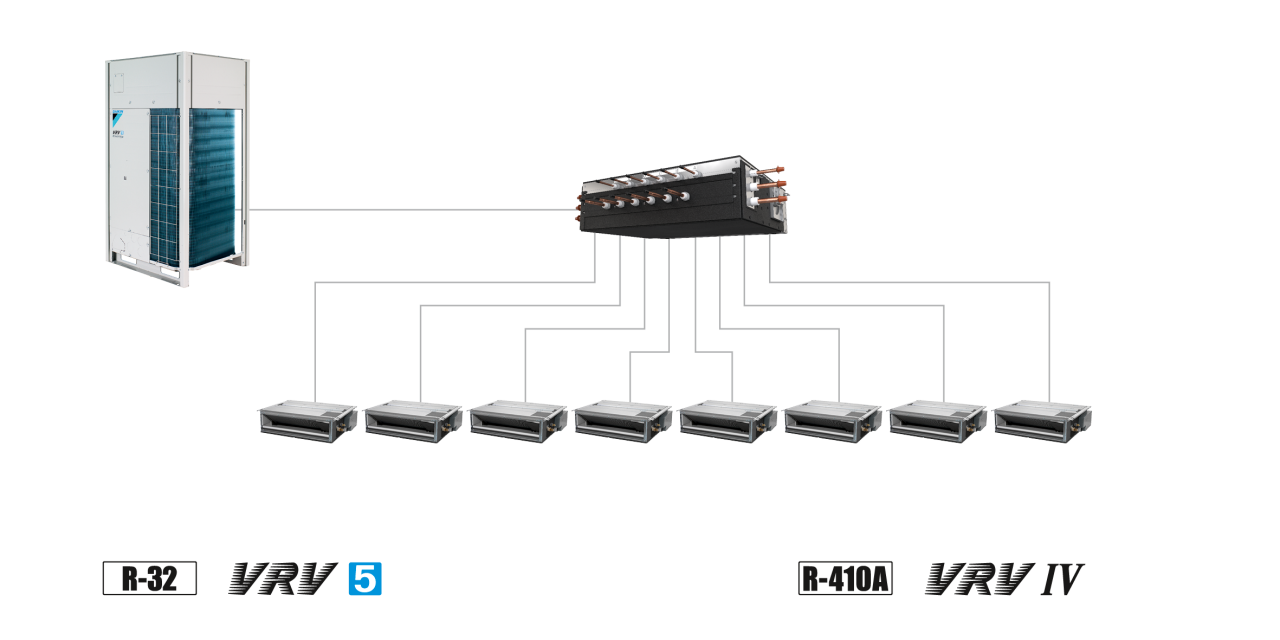

Comparație de proiectare: Exemplu de calcul pentru o aplicație hotelieră
Pentru un sistem VRV hotelier tipic (8 unități interioare, 1 cutie BS), un sistem VRV 5, care utilizează măsurile de siguranță integrate ale tehnologiei Shîrudo, necesită o suprafață minimă a camerei de doar 3,08 m², în timp ce un sistem cu R-410A similar ar necesita 12,7 m²!
Suprafața minimă a camerei de hotel: 3,08 m²
conform IEC 60335-2-40 și aplicând tehnologia Shîrudo
Suprafața minimă a camerei de hotel: 12,7 m²
conform EN 378
Mai multe detalii poți găsi în ghidul nostru:
Întrebări frecvente
Da. Proiectând în conformitate cu IEC 60335-2-40 (noi asigurăm conformitatea), respecți și cerințele relevante ale EN 378, inclusiv verificările privind concentrația maximă de agent frigorific pe cameră.
Tehnologia Shīrudo de la Daikin asigură, în plus, că concentrația de agent frigorific nu depășește 230 g/m³, echivalentul a 75% din limita inferioară de inflamabilitate, așa cum este definită în IEC 60335-2-40.
Pentru comparație, un sistem proiectat strict conform limitelor de toxicitate din EN 378 ar putea permite concentrații de până la 300 g/m³, adică aproximativ 30% mai mult agent frigorific într-un scenariu de scurgere în cel mai defavorabil caz.
Pentru aspectele neacoperite de IEC 60335-2-40, precum instalarea unităților exterioare în aer liber, ar trebui să te raportezi la EN 378 pentru îndrumare.
Da. EN 378 este un standard general și, în domeniul său de aplicare și la Clauza 6, se referă direct la standardele de produs aplicabile, în acest caz, IEC 60335-2-40.
Prin urmare, conformitatea cu IEC 60335-2-40 constituie conformitatea cu EN 378 pentru domeniile acoperite de acel standard de produs.
Nu. Conformitatea cu IEC 60335-2-40 și, în consecință, cu EN 378 părțile 1 și 2 este suficientă. Nu există nicio cerință de a aplica EN 378-3, inclusiv prevederi precum o sursă de alimentare independentă pentru sistemul de detectare a scurgerilor.
Tabelul C.1 din EN 378 stabilește limitele de încărcare pe baza limitei de toxicitate înmulțite cu volumul camerei sau așa cum este definit în Clauza C.3. În practică, limita de încărcare aplicabilă este întotdeauna determinată folosind criteriul cel mai strict. Prin urmare, limita de toxicitate nu este depășită.
În consecință, măsurile de siguranță suplimentare descrise în EN 378-3, Clauza C.3, nu sunt obligatorii.
Această abordare se aliniază cu practica consacrată pentru agenții frigorifici din clasa A, precum R-410A, în cazul cărora nu sunt necesare măsuri de siguranță suplimentare, cu condiția să nu fie depășite limitele de toxicitate.

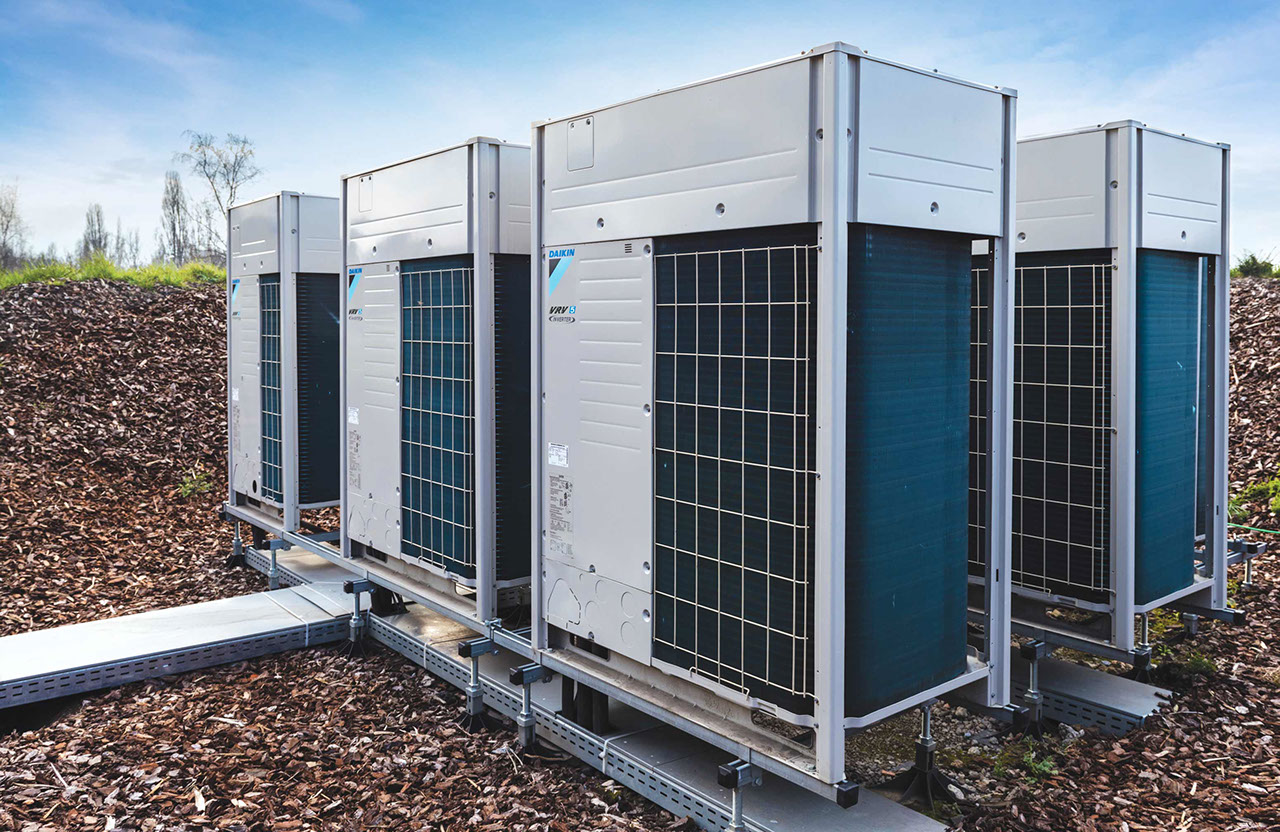

Tehnologia Shîrudo unică de la Daikin abordează toate cerințele IEC relevante, proiectând sistemele în conformitate și asigurând liniște, direct din cutie.
Fără calcule complexe pentru măsurile de siguranță
Fără lucrări suplimentare de instalare sau de punere în funcțiune
Fără impact vizual din partea unor senzori sau componente suplimentare
Fără lucrări suplimentare sau reproiectare dacă se schimbă configurația
Fără cerința unor verificări periodice de siguranță
Cum funcționează tehnologia Shîrudo
- Senzori integrați pentru a detecta scurgerile de agent frigorific
- Alarmă integrată
- Robinete de închidere

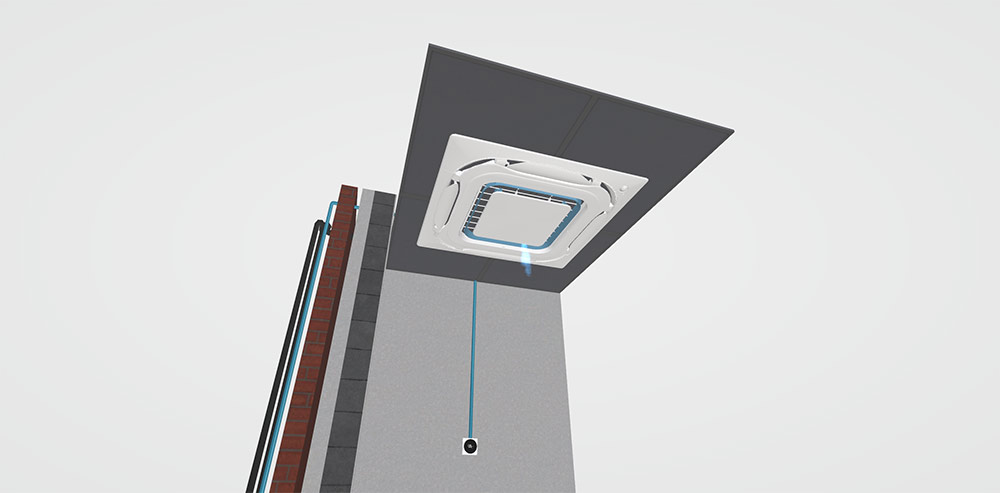

Senzori integrați pentru a detecta scurgerile de agent frigorific
- Integrați în fiecare unitate interioară
- Cu monitorizare automată, detectează cea mai redusă scurgere de agent frigorific
- Activează automat măsurile de protecție de răspuns pentru agentul frigorific: o alarmă și robinete de închidere

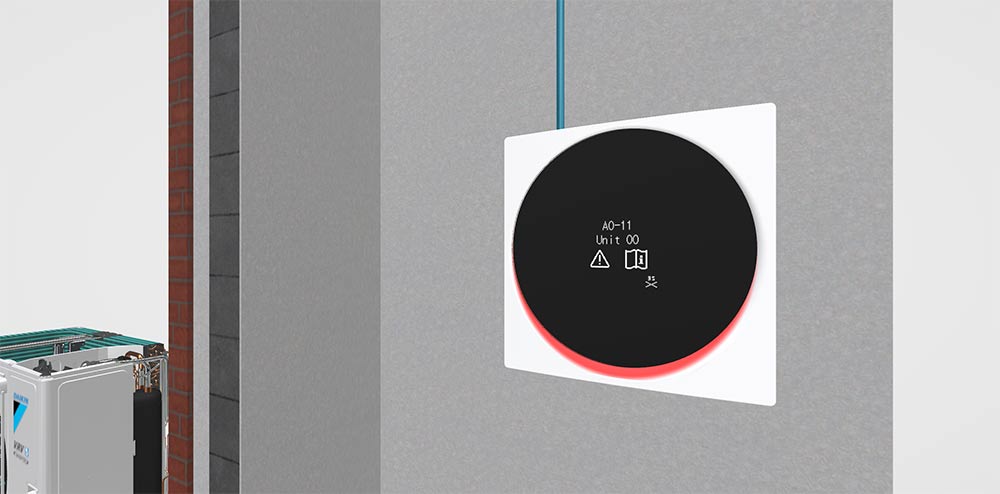

Alarmă integrată
- Alarmă locală vizuală și sonoră integrată în telecomanda Madoka
- O alarmă suplimentară pentru supervizor poate fi integrată prin:
- O setare la fața locului la telecomanda Madoka
- Un semnal de intrare care declanșează o alarmă terță

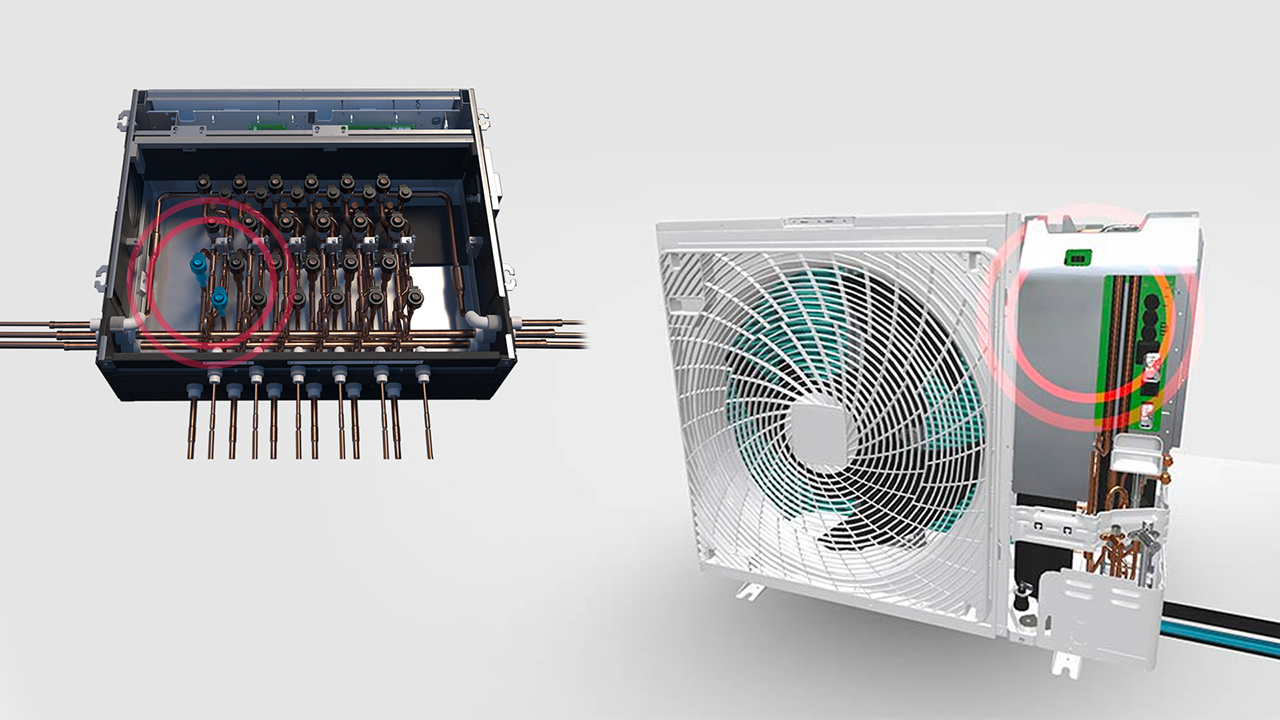

Pentru a garanta conformitatea cu CEI 60335-2-40, sunt prevăzute robinete de închidere și pentru cele mai mici camere.
În funcție de sistem, acestea sunt integrate fie în unitatea exterioară, fie în cutia (BS)SV. În cazul unei scurgeri, agentul frigorific este fie pompat înapoi în unitatea exterioară, fie se închid racordurile specifice pentru a opri scurgerea și a minimiza cantitatea de agent frigorific care se poate scurge.
